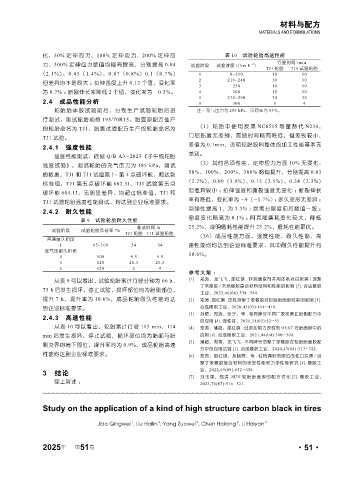

Page 101 - 《橡塑技术与装备》2025年5期

材料与配方
MATERIALS AND FORMULATIONS

化，50% 定伸应力、100% 定伸应力、200% 定伸应 表 10 试验轮胎高速性能
力、300% 定伸应力数值均略有提高，分别提高 0.04 试验阶段 试验速度 /(km·h ） 行驶时间 /min
-1
TJ1 轮胎 TJ1 试验轮胎
（2.1%）、0.05（1.4%）、0.07（0.8%）0.1（0.7%） 1 0~210 10 10
2 210~240 50 50
但差异均不是很大 ；拉伸强度上升 0.12 个值，变化率
3 250 10 10
为 0.7% ；断裂伸长率降低 2 个值，变化率为 -0.5%。 4 260 10 10
5 270~290 30 30
2.4 成品性能分析 8 300 3 4
轮 胎胎 体 胶 试验 前 后，分 别 生 产试 验 轮 胎后 进 注 ：充气压力为 285 kPa，负荷率为 85%。
行测试，测试轮胎规格 195/70R15。胎面原配方生产
（1）轮胎中使用炭黑 NC8515 等量替代 N234，
的轮胎命名为 TJ1，胎面试验配方生产的轮胎命名为
TJ1 试验。 门尼黏度无差别，焦烧时间略有降低，但差别较小，
差值为 0.1min，说明轮胎胶料整体的加工性能基本无
2.4.1 强度性能
差别。
强度性能测试，依据 Q/B A3-2023《子午线轮胎
（2）其他各项性能，定伸应力方面 10% 无变化，
强度试验》 ，测试轮胎的充气压力为 185 kPa，测试
50%、100%、200%、300% 略有提升，分别提高 0.03
的数据，TJ1 和 TJ1 试验第 1~ 第 4 点破坏能，都达到
（2.2%）、0.09（3.9%）、0.15（2.5%）、0.24（2.3%）
标准值，TJ1 第五点破坏能 602.3J、TJ1 试验第五点
但差异较小 ；拉伸强度和撕裂强度无变化 ；断裂伸长
破坏能 604.1J，无明显差异，均超过标准值，TJ1 和
率有降低，变化率为 -9（-1.7%）；永久变形无差异 ；
TJ1 试验轮胎强度性能测试，均达到企业标准要求。
回弹性提高 1，为 3.3% ；炭黑分散度前后数值一致 ；
2.4.2 耐久性能
密度变化略高为 0.1% ；阿克隆磨耗变化较大，降低
表 9 试验轮胎耐久性能
测试时间 /h 25.2%，说明磨耗性能提升 25.2%，磨耗性能更优。
试验阶段 试验轮胎负荷率 /%
TJ1 轮胎 TJ1 试验轮胎
普通耐久阶段 （36）成品性能方面，强度性能、耐久性能、高
1 85~100 34 34 速性能均均达到企业标准要求，其中耐久性能提升约
低气压耐久阶段
4 100 9.5 9.5 10.6%。
5 120 20.5 20.5
6 120 2 9
参考文献 ：
从表 9 可以看出，试验轮胎累计行驶分别为 66 h、 [1] 郑涛，龙飞飞 , 邵红琪 . 硅烷偶联剂并用体系对白炭黑 / 溶聚
丁苯橡胶 / 天然橡胶复合材料结构和性能的影响 [J]. 合成橡胶
73 h 后发生损坏，停止试验，损坏部位均为胎侧部位，
工业，2023,46(06):538-544.
提升 7 h，提升率为 10.6%，成品轮胎耐久性能均达 [2] 郑涛，邵红旗 . 改性溶聚丁苯橡胶对轮胎胎面胶性能的影响 [J].
到企业标准要求。 合成橡胶工业，2020,43(05):414-418.
[3] 孙稷，郑涛，张宁，等 . 相同牌号不同厂家炭黑在胎侧配方中
2.4.3 高速性能 的应用 [J]. 弹性体，2021,31(02):52-55.
从表 10 可以看出，轮胎累计行驶 113 min、114 [4] 郑涛，潘超，邵红旗 . 低滚动阻力改性剂 OCST 在胎面胶中的

min 后发生损坏，停止试验，损坏部位均为胎面与胎 应用 [J]. 合成橡胶工业，2021,44(04):300-304.
[5] 潘超，郑涛，龙飞飞 . 不同牌号溶聚丁苯橡胶在轮胎胎面胶配
侧交界的肩下部位，提升率约为 0.9%，成品轮胎高速
方中的应用试验 [J]. 合成橡胶工业，2020,43(04):317-322.
性能均达到企业标准要求。 [6] 郑涛，邵红琪，吴晓辉，等 . 硅烷偶联剂原位改性白炭黑 / 溶
聚丁苯橡胶复合材料的流变性能和力学性能研究 [J]. 橡胶工
业，2022,69(09):652-658.
3 结论
[7] 刘 玉国， 郑涛 .SUV 轮 胎胎 面胶的 配方 优 化 [J]. 橡 胶工 业，
综上所述 ： 2023,70(07):516-521.

Study on the application of a kind of high structure carbon black in tires

2
2
1
3
Jiao Qingwei , Liu Hailin , Yang Zuowei , Chen Hailong , Li Haiyan 2
2025 第 51 卷 ·51·
年
