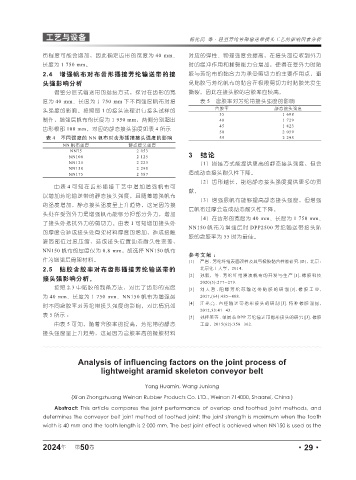

Page 77 - 《橡塑技术与装备》2024年8期

工艺与设备 杨化民 等·轻型芳纶骨架输送带接头工艺的影响因素分析

伤程度可能会增加，因此确定齿形的宽度为 40 mm、 对应的弹性、物理强度会提高，在接头部位收到外力
长度为 1 750 mm。 时的缓冲作用和撕裂能力会增加，使得在受外力时贴
2.4 增强帆布对布齿形插接芳纶输送带的接 胶与芳纶布的黏合力为承受剪切力的主要作用点，避
头强影响分析 免贴胶与芳纶帆布的黏合在极限剪切力时贴胶先发生
借鉴分层式输送带的搭接方式，探讨在齿形的宽 撕裂。因此在接头胶的含胶率应较高。
度为 40 mm、长度为 1 750 mm 下不同强度帆布对接 表 5 含胶率对芳纶带接头强度的影响
头强度的影响。按照图 1 的接头流程进行接头试样的 含胶率 静态接头强度
35 1 698
制作，增强层帆布的长度为 1 950 mm，两侧分别超出 40 1 729
45 1 823
齿形根部 100 mm，对应的静态接头强度如表 4 所示
50 2 059
表 4 不同强度的 NN 帆布对齿形插接接头强度的影响 55 2 295
NN 帆布强度 静态接头强度
NN75 2 053
NN100 2 125 3 结论
NN125 2 223 （1）搭接方式能提供更高的静态接头强度，但会
NN150 2 295
NN175 2 387 造成动态接头耐久性下降。
（2）齿形越长，能给静态接头强度提供更多的贡
由表 4 可知在齿形插接工艺中增加增强帆布可
献。
以增加芳纶输送带的静态接头强度，且随着增强帆布
（3）增强层帆布能够提高静态接头强度，但增强
的强度增加，静态接头强度呈上升趋势，这是因为接
层帆布过厚会造成动态耐久性下降。
头处在受到外力是增强帆布能够分担部分外力，增加
（4）在齿形的宽度为 40 mm、长度为 1 750 mm、
了接头处抵抗外力的剪切力。由表 1 可知增加接头处
NN150 帆布为增强层时 DPP2500 芳纶输送带接头贴
的厚度会造成接头处骨架材料厚度的增加，造成接触
胶的含胶率为 55 时为最佳。
滚筒部位过度压缩，造成接头位置动态耐久性变差，
NN150 帆布的厚度仅为 0.8 mm，故选择 NN150 帆布
参考文献 ：
作为增强层骨架材料。 [1] 严岩 . 芳纶纤维表面改性及其与橡胶黏合性能研究 [D]，北京：
2.5 贴胶含胶率对布齿形插接芳纶输送带的 北京化工大学，2014.
[2] 孙毅，等 . 芳纶纤维浸渍帆布的开发与生产 [J]. 橡胶科技
接头强影响分析。
2020(5):277-279.
按照 2.3 中贴胶的制备方法，对比了齿形的宽度 [3] 刘天哲 . 阻燃芳纶芯输送带贴胶的研制 [J]. 橡胶工业，
为 40 mm、长度为 1 750 mm、NN150 帆布为增强层 2017,(64):485-488.
[4] 汪 光 亮 . 直 经 输 送 带 指 形 接 头 的 研 制 [J]. 特 种 橡 胶 制 品，
时不同含胶率对芳纶带接头强度的影响，对比情况如
2012,33:41-43.
表 5 所示 ： [5] 孙桂美等 . 单层芯 DPP 芳纶输送带指形接头的研究 [J]. 橡胶
由表 5 可知，随着含胶率的提高，芳纶带的静态 工业，2015(62):358-362.
接头强度呈上升趋势，这是因为含胶率高的橡胶材料

Analysis of influencing factors on the joint process of
lightweight aramid skeleton conveyor belt

Yang Huamin, Wang Junlong
(Xi'an Zhongzhuang Weinan Rubber Products Co. LTD., Weinan 714000, Shaanxi, China )

Abstract: This article compares the joint performance of overlap and toothed joint methods, and
determines the conveyor belt joint method of toothed joint: the joint strength is maximum when the tooth
width is 40 mm and the tooth length is 2 000 mm. The best joint effect is achieved when NN150 is used as the

年
2024 第 50 卷 ·29·
