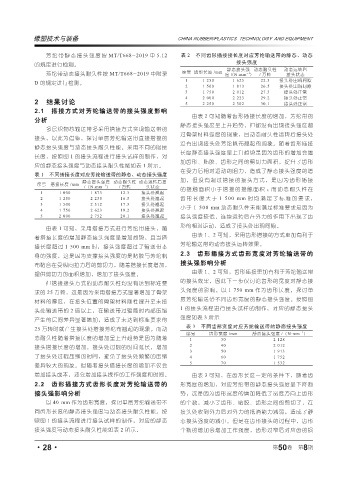

Page 76 - 《橡塑技术与装备》2024年8期

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

芳纶带静态接头强度按 MT/T668-2019 中 5.12 表 2 不同齿形插接接长度对应芳纶输送带的静态、动态
的规定进行检测。 接头强度
静态接头强 动态耐久性
芳纶带动态接头耐久性按 MT/T668-2019 中附录 序号 齿形长度 /mm 度 /(N.mm ) / 万转 动态运转后
-1
接头状态
1 1 250 1 625 22.3 接头处出现间隙
D 的规定进行检测。
2 1 500 1 813 26.5 接头处出现间隙
3 1 750 2 012 27.3 接头处正常
4 2 000 2 223 29.2 接头处正常
2 结果讨论 5 2 250 2 302 30.1 接头处正常
2.1 搭接方式对芳纶输送带的接头强度影响
由表 2 可知随着齿形插接长度的增加，芳纶带的
分析
静态接头强度呈上升趋势，但都没有出现接头强度超
多层织物芯输送带多采用搭接方式实现输送带的
过骨架材料强度的现象，且动态耐久性运转后接头处
接头，以此为借鉴，探讨单层芳纶输送带直接搭接的
没有出现接头处芳纶帆布翘起的现象。随着齿形插接
静态接头强度与动态接头耐久性能。采用不同的搭接
长度静态接头强度呈上升趋势是因为齿形的增加会增
长度，按照图 1 的接头流程进行接头试样的制作，对
加齿形、贴胶、齿形之间的剪切力面积，提升了齿形
应的静态接头强度与动态接头耐久性能如表 1 所示。
在受力后相对运动的阻力，造成了静态接头强度的增
表 1 不同搭接长度对应芳纶输送带的静态、动态接头强度
加，但没有超过搭接的接头方式，是因为齿形插接
静态接头强度 动态耐久性 动态运转后接
序号 搭接长度 /mm -1
/（N.mm ） / 万转 头状态
1 1 000 1 873 12.3 接头处翘起 的接触面积小于搭接的接触面积 ；而动态耐久性在
2 1 250 2 235 16.5 接头处翘起 齿 形 长 度 大 于 1 500 mm 时 均 满 足 了 标 准 的 要 求，
3 1 500 2 512 17.3 接头处翘起
4 1 750 2 623 19.2 接头处翘起 小于 1 500 mm 动态耐久性未能满足标准要求是因为
5 2 000 2 752 20.1 接头处翘起 接头强度较低，连续运转后在外力的作用下出现了齿
形的相对运动，造成了接头处出现间隙。
由表 1 可知，采用搭接方式进行芳纶带接头，随
由表 1、2 可知，采用齿形搭接的方式更加有利于
着搭接长度的增加静态接头强度呈增加趋势，且当搭
芳纶输送带的动态接头运转效果。
接长度超过 1 500 mm 时，接头强度超过了输送带本
身的强度，这是因为支撑接头强度的是贴胶与芳纶帆 2.3 齿形插接方式齿形宽度对芳纶输送带的
接头强影响分析
布黏合在受纵向拉力后的剪切力，随着搭接长度增加，
由表 1、2 可知，齿形插接更加有利于芳纶输送带
提供剪切力的面积增加，增加了接头强度。
的接头效果，因此下一步仅讨论齿形的宽度对静态接
但搭接接头方式的动态耐久性均没有达到标准要
头强度的影响。以 1 750 mm 作为齿形长度，探讨单
求的 25 万转，这是因为采用搭接方式显著增加了骨架
层芳纶输送带不同齿形宽度的静态接头强度。按照图
材料的厚度，在接头位置的骨架材料刚性提升至未接
头处输送带的 2 倍以上，在输送带过辊筒时内部压缩 1 的接头流程进行接头试样的制作，对应的静态接头
强度如表 3 所示
产生的层间差异显著增加，造成了未达到标准要求的
表 3 不同齿形宽度对应芳纶输送带的静态接头强度
25 万转时就产生接头处搭接芳纶布翘起的现象。而动
.
-1
序号 齿形宽度 /mm 静态接头强度 /（N mm ）
态耐久性随着搭接长度的增加呈上升趋势是因为随着 1 30 2 128
接头搭接长度的增加，接头处过辊的时间延长，增加 2 40 2 012
3 50 1 913
了接头处过辊压缩的时间，避免了接头处频繁的压缩 4 60 1 752
5 70 1 532
差异较大的现象。但随着接头搭接长度的增加不仅会
增加接头成本，还会增加接头操作的工作强度和时间。 由表 3 可知，在齿形长度一定的条件下，随着齿
2.2 齿形插接方式齿形长度对芳纶输送带的 形宽度的增加，对应芳纶带的静态接头强度呈下降趋
接头强影响分析 势，这是因为齿形宽度的增加降低了宽度方向上齿形
以 40 mm 作为齿形宽度，探讨单层芳纶输送带不 的个数，减小了齿形、贴胶、齿形之间的剪切了，在
同齿形长度的静态接头强度与动态接头耐久性能。按 接头处收到外力后对外力的抵消能力减弱，造成了静
照图 1 的接头流程进行接头试样的制作，对应的静态 态接头强度的减小。但是在齿形接头的过程中，齿形
接头强度与动态接头耐久性能如表 2 所示。 个数的增加会增加工作强度，齿形过窄后对应齿的损

8
·28· 第 50 卷 第 期
