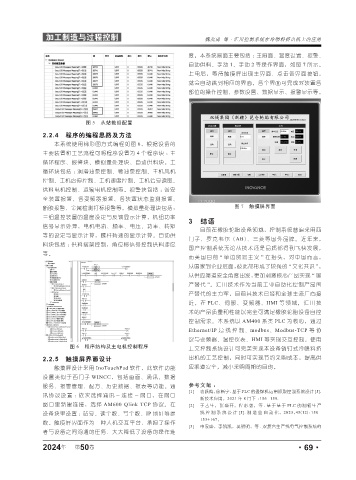

加工制造与过程控制
图 5 从站数据配置
2.2.4 程序的编程思路及方法
本系统使用梯形图方式编程如图 6，根据设备的
主要装置和工艺流程可将程序设置为 4 个程序块 ：主
循环程序、报警块、模拟量处理块、自动供料块。主
循环块包括 ：润滑油泵控制、稀油泵控制、主机风机
控制、主机启停控制、主机速度控制、主机信号读取、
供料电机控制、运输电机控制等。报警块包括 ：各安
全装置报警、各变频器报警、各装置状态监测报警、
断胶报警、金属检测打标报警等。模拟量处理块包括：
三组温控装置的温度设定与反馈显示计算，机组功率
信号显示处理，电机电流、频率、电压、功率、转矩
等的设定与显示计算，螺杆转速的显示计算。自动供
料块包括 ：供料摆架控制，角位移信号控制供料速度
等。
图 6 程序结构及主电机控制程序
2.2.5 触摸屏界面设计
触摸屏设计采用 InoTouchPad 软件，此软件功能
设置类似于西门子 WINCC，包括画面、通讯、数据
服务、报警管理、配方、历史数据、报表等功能。通
讯协议设置 ：依次选择通讯 - 连接 - 网口，在网口
窗口里新建连接，选择 AM600 Qlink TCP 协议。在
设备块里设置 ：站号、读个数、写个数、IP 地址等参
数。触摸屏界面作为一种人机交互平台．承担了操作
者与设备之间沟通的任务．大大降低了设备的操作难
2024 第 50 卷
年
魏茂勇 等·汇川控制系统在冷喂料挤出机上的应用
度。本系统画面主要包括 ：主画面、温度设置、报警、
自动供料、手动 1、手动 2 等操作界面，如图 7 所示。
上电后，等待触摸屏出现主界面．点击各界面按钮，
就会自动跳到相应的界面。各个界面可完成对装置各
部位的操作控制、参数设置、数据显示、报警显示等。
图 7 触摸屏界面
3 结语
目前在橡胶轮胎设备领域，控制系统普遍采用西
门子、罗克韦尔（AB）、三菱等国外品牌。近年来，
国产控制系统无论从技术还是品质都得到飞快发展，
而美国目前 “ 单边贸易主义 ” 在抬头，对中国而言，
从国家到企业层面，彼此都形成了较强的 “ 文化共识 ”，
从供应渠道安全角度出发，更加刺激核心产品实现 “ 国
产替代 ”。汇川技术作为当前工业自动化控制产品国
产替代的主力军，目前其技术已经和全球主流厂商接
近。 在 PLC、 伺 服、 变 频 器、HMI 等 领 域， 汇 川 技
术的产品质量和性能以完全可满足橡胶轮胎设备自控
控制需求。本系统以 AM400 系类 PLC 为核心，通过
Ethernet/IP 总线控制、modbus、Modbus-TCP 等协
议与变频器、温控仪表、HMI 等实现交互控制。使用
上文控制系统设计可完美实现本设备销钉式冷喂料挤
出机的工艺控制，同时可实现节约采购成本，提高供
应渠道安全，减小采购周期的目的。
参考文献 ：
[1] 袁跃梅，徐新宇 . 基于 PLC 的叠焊机运带抓取控制系统设计 [J].
新技术应用，2021 年 8 月下 :156-159.
[2] 于吉生，张盛开，程彭勃，等 . 基于基于 PLC 的制桶生产
线控制系统设计 [J]. 制造业自动化，2023,45(12):150-
153+167。
[3] 申家盛，李凯凯，吴明明，等 . 双复合生产线电气控制系统的
