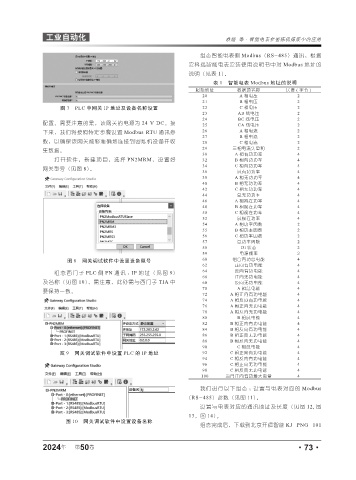

工业自动化 蔡超 等·智能电表在密炼机炼胶中的应用

组态智能电表侧 Modbus（RS-485）通讯，根据
安科瑞智能电表安装使用说明书中对 Modbus 地址的
说明（见表 1）。
表 1 智能电表 Modbus 地址的说明
起始地址 数据项名称 长度 ( 字节 )
20 A 相电压 2
21 B 相电压 2
图 7 PLC 中网关 IP 地址及设备名称设置 22 C 相电压 2
23 AB 线电压 2
24 BC 线电压 2
配置。需要注意的是，该网关的电源为 24 V DC。接 25 CA 线电压 2
下来，我们将按照特定步骤设置 Modbus RTU 通讯参 26 A 相电流 2
27 B 相电流 2
数，以确保该网关能够准确地连接到密炼机设备并收 28 C 相电流 2
29 三相电流失量和 2
集数据。
30 A 相有功功率 4
打开软件，新建项目，选择 PN2MRM，设置好 32 B 相有功功率 4
34 C 相有功功率 4
网关型号（见图 8）。
36 总有功功率 4
38 A 相无功功率 4
40 B 相无功功率 4
42 C 相无功功率 4
44 总无功功率 4
46 A 相视在功率 4
48 B 相视在功率 4
50 C 相视在功率 4
52 总视在功率 4
54 A 相功率因数 2
55 B 相功率因数 2
56 C 相功率因数 2
57 总功率因数 2
58 DI 状态 2
59 电源频率 2
图 8 网关调试软件中设置设备型号 60 组合有功总电能 4
62 正向有功电能 4
组 态 西 门 子 PLC 侧 PN 通 讯 ： IP 地 址（ 见 图 9） 64 反向有功电能 4
66 正向无功电能 4
及名称（见图 10），需注意，此处需与西门子 TIA 中 68 反向无功电能 4
70 A 相总电能 4
要保持一致。
72 A 相正向有功电能 4
74 A 相反向有功电能 4
76 A 相正向无功电能 4
78 A 相反向无功电能 4
80 B 相总电能 4
82 B 相正向有功电能 4
84 B 相反向有功电能 4
86 B 相正向无功电能 4
88 B 相反向无功电能 4
90 C 相总电能 4
图 9 网关调试软件中设置 PLC 的 IP 地址 92 C 相正向有功电能 4
94 C 相反向有功电能 4
96 C 相正向无功电能 4
98 C 相反向无功电能 4
100 当月正向有功最大需量 4

我们进行以下组态 ：设置与电表对应的 Modbus
（RS-485）参数（见图 11）。
设置与电表对应的通讯地址及长度（见图 12, 图
13，图 14）。
图 10 网关调试软件中设置设备名称
组态完成后，下载到北京开疆智能 KJ-PNG-101
