橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT
情况。
（3）充分发挥电磁优势。线圈通电产生高频磁场，
从而使得处于线圈中金属棒受磁场感应而发热。电能
可以全部转化为金属棒的热能，整个过程中，金属棒
和线圈没有任何物理接触，能量的转换，完全由磁场
涡流和金属感应完成，而且机筒表面有保温棉包裹，
减少热量散失，能量利用率高而且避免了热解工艺中
焦化问题，提高了油品质量和出油率。

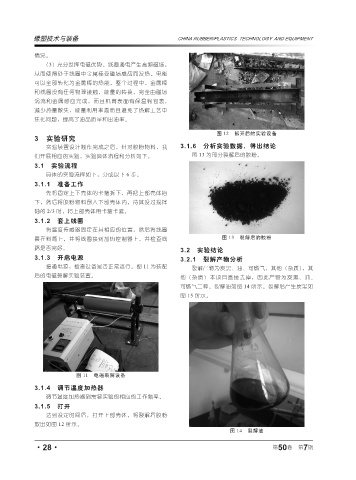

图 12 拆开后的实验设备
3 实验研究
实验装置设计制作完成之后，针对胶粉物料，我 3.1.6 分析实验数据，得出结论
们开展相应的实验，实验具体流程和分析如下。 图 13 为部分裂解后的胶粉。
3.1 实验流程
具体的实验流程如下，分成以下 6 步。
3.1.1 准备工作
先将固定上下壳体的卡箍拆下，再把上部壳体抬
下，然后将胶粉物料倒入下部壳体内，待其没过搅拌
轴的 2/3 时，将上部壳体用卡箍卡紧。
3.1.2 套上线圈
将温度传感器固定在其相应的位置，然后将线圈
套在料筒上，并将线圈接到加热控制器上，并检查线 图 13 裂解后的胶粉
路是否完好。 3.2 实验结论
3.1.3 开启电源 3.2.1 裂解产物分析
接通电源，检查设备是否正常运行。图 11 为装配 裂解产物为炭黑、油、可燃气，其他（杂质），其
后的电磁裂解实验装置。 他（杂质）本项目直接去掉，因此产物为炭黑、油、
可燃气三种。裂解油如图 14 所示。裂解后产生炭黑如
图 15 所示。
图 11 电磁裂解设备
3.1.4 调节温度加热器
调节温度加热器到需要实验的相应的工作频率。
3.1.5 打开
达到设定时间后，打开上部壳体，将裂解后胶粉
取出如图 12 所示。
图 14 裂解油
