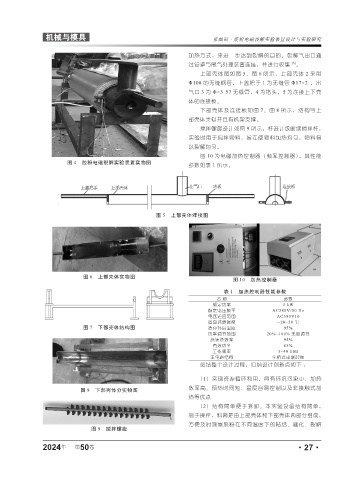

机械与模具 张灿罡·胶粉电磁裂解实验装置设计与实验研究
加热方式，来进一步达到裂解的目的。裂解气出口通
过管道与尾气处理装置连接，并进行收集 [6] 。
上部壳体图如图 5、图 6 所示，上部壳体 2 采用
Φ108 的无缝钢管，上盖把手 1 为无缝管 Φ17×2 ，出
气口 3 为 Φ×3 57 无缝管，4 为堵头，5 为连接上下壳
体的连接板。
下部壳体及连接板如图 7、图 8 所示，结构与上
部壳体类似并且有机架支撑。
搅拌螺旋设计如图 9 所示，杆设计成断续搅拌杆，
实验时用于搅拌物料，旨在使物料加热均匀，物料得
以裂解均匀。
图 10 为电磁加热控制器（频率控制器），其性能
图 4 胶粉电磁裂解实验装置实物图
参数如表 1 所示。
图 5 上部壳体焊接图
图 6 上部壳体实物图
图 10 加热控制器
表 1 加热控制器性能参数
名 称 参数
额定功率 5 kW
额定电压频率 AC380V/50 Hz
电压适应范围 AC380V10
适应环境温度 -20~50 ℃
图 7 下部壳体结构图 适应环境湿度 95%
功率调节范围 20%~100% 无级调节
热转换效率 95%
有效功率 85%
工作频率 5~40 kHz
主电路结构 全桥式串联谐振
总结整个设计过程，归纳设计创新点如下 ：
（1）实现资源循环利用。具有环境污染小、加热
效率高、预热时间短、温度容易控制以及非接触式加
图 8 下部壳体分实物图
热等优点
（2）结构简单便于拆卸。本实验设备结构简单，
易于操控，料筒是由上部壳体和下部壳体两部分组成，
方便及时观察胶粉在不同温度下的粘结、融化、裂解
图 9 搅拌螺旋
