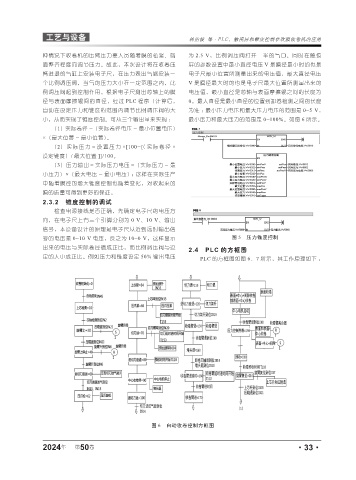

工艺与设备 林洁波 等·PLC、触摸屏和锥度控制在吹膜收卷机的应用
种情况下收卷机的压臂压力要人员随着膜的松紧、端 为 2.5 V，比例调压阀打开一半的气口。同时在触摸
面整齐程度而调节压力。故此，本次设计将在收卷压 屏的参数设置中最小直径电压 V 是膜径最小时的也是
臂进退的气缸上安装电子尺，在压力表出气端安装一 电子尺最小位置所测量出来的电压值，最大直径电压
个比例调压阀，当气的压力大小在一定范围之内，比 V 是膜径最大时的也是电子尺最大位置所测量出来的
例调压阀起到控制作用。根据电子尺测出芯轴上的膜 电压值，最小直径是芯轴与表面摩擦辊之间的长度为
径与表面摩擦辊间的直径，经过 PLC 程序（计算后， 0，最大直径是最小直径的位置到卸卷检测之间的长度
自动在设定压力和锥度的范围内调节比例调压阀的大 为准 ；最小压力电压和最大压力电压的范围是 0~5 V，
小，从而实现了锥度控制。可从三个输出量来实现 ： 最小压力和最大压力的范围是 0~100%。如图 6 所示。
（1）实际卷径 =（实际卷径电压 - 最小位置电压）
×（最大位置 - 最小位置）。
（2）实际压力 = 设置压力 ×[100-[( 实际卷径 ×
设定锥度）/ 最大位置 ]]/100。
（3）压力输出 = 实际压力电压 =（实际压力 - 最
小压力）×（最大电压 - 最小电压）；这样在实际生产
中随着膜径的增大锥度控制也随着变化，对收起来的
膜的质量可得到更好的保证。
2.3.2 锥度控制的调试
检查电源接线是否正确，先确定电子尺的电压方
向，在电子尺上有三个引脚分别为 0 V、10 V、输出
信号，本设备设计的原理是电子尺从近到远时输出信
号的电压是 0~10 V 电压，反之为 10~0 V，这样显示 图 5 压力锥度控制
出来的电压与实际卷径值成正比，而比例调压阀与设
2.4 PLC 的方框图
定的大小成正比。例如压力和锥度设定 50% 输出电压 PLC 的方框图如图 6、7 所示，其工作原理如下 ：
图 6 自动收卷控制方框图
