橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

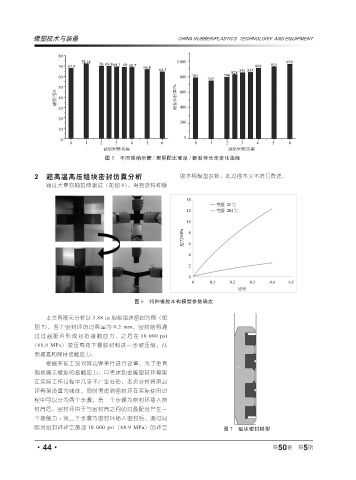

图 5 不同碳纳米管 / 炭黑配比硬度 / 断裂伸长率变化曲线
2 超高温高压组块密封仿真分析 胶本构模型参数，此过程本文不进行赘述。
通过大量双轴拉伸测试（如图 6），得到该特种橡
图 6 特种橡胶本构模型参数确定
本文有限元分析以 3.88 in 规格组块密封为例（如
图 7），各个密封环的过盈量为 0.2 mm，密封结构通
过过盈配合形成初始接触应力，之后在 10 000 psi
（68.9 MPa）液压载荷下橡胶材料进一步被压缩，从
而提高和保持接触应力。
根据实际工况对其边界条件进行设置，为了更直
观地展示橡胶的接触应力，且考虑到金属密封环骨架
在实际工作过程中几乎不产生变形，本次分析将密封
环骨架设置为刚体。同时考虑到密封环在实际使用过
程中可以分为两个步骤，第一个步骤为密封环插入密
封筒后，密封环由于与密封筒之间的过盈配合产生一
个接触力 ；第二个步骤为密封环插入密封后，通过间
隙对密封环环空施加 10 000 psi（68.9 MPa）的环空 图 7 组块密封模型
5
·44· 第 50 卷 第 期
