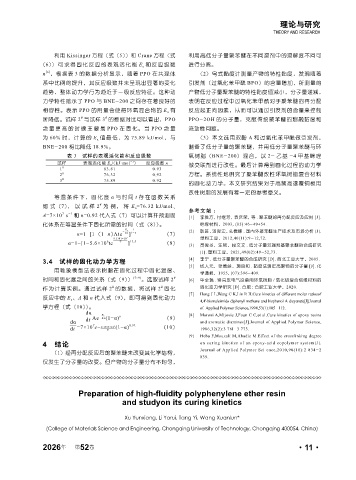

Page 57 - 《橡塑技术与装备》2026年2期

理论与研究
THEORY AND RESEARCH

利用 Kissinger 方程（式（5））和 Crane 方程（式 利用高低分子量聚苯醚在不同溶剂中的溶解度不同可
（6））可求得固化反应的表观活化能 E a 和反应级数 进行分离。
[6]
n ，根据表 3 的数据分析显示，随着 PPO 在共混体 （2）乌式黏度计测量产物的特性黏度，发现随着
系中比例的提升，其反应级数并未呈现出显著的变化 引发剂（过氧化苯甲酰 BPO）的含量增加，所测量的
趋势，整体动力学行为趋近于一级反应特征。这种动 产物低分子量聚苯醚的特性黏度值减小，分子量递减，
力学特性暗示了 PPO 与 BNE-200 之间存在着良好的 表明在反应过程中过氧化苯甲酰对于聚苯醚的再分配
相容性。表示 PPO 的用量会使得环氧混合物的 E a 有 反应起正向因素，从而可以通过引发剂的含量来控制
#
#
所降低。试样 2 与试样 3 的数据对比可以看出，PPO PPO-2OH 的分子量，克服传统聚苯醚的熔融黏度和
含 量更 高 的 时候 主 要 是 PPO 在 固化。 当 PPO 含 量 流动性问题。
为 60% 时，计算的 E a 值最低，为 75.89 kJ/mol，与 （3）本文选用双酚 A 和过氧化苯甲酰做引发剂，
BNE-200 相比降低 18.9%。 制备了低分子量的聚苯醚，并用低分子量聚苯醚与环
表 3 试样的表观活化能和反应级数 氧树脂（BNE-200）混合，以 2-乙 基 -4 甲基咪唑
-1
试样 表观活化能 E a /(kJ·mol ) 反应级数 n 做交联剂进行改性。最后计算得到固化过程的动力学
1 # 83.81 0.93
2 # 76.32 0.92 方程。系统性地研究了聚苯醚改性环氧树脂复合材料
3 # 75.89 0.92
的固化动力学。本文研究结果对于高频高速覆铜板用
改性树脂的发展有着一定的参考意义。
等温条件下，固化度 α 与时间 t 存在函数关系
#
即 式（7），以试样 2 为例，将 E a =76.32 kJ/mol、
参考文献 ：
7
A=7×10 s -1 和 n=0.92 代入式（7）可以计算并预测固 [1] 李胜方，付继芳，袁庆荣，等 . 聚苯醚的再分配反应及应用 [J].
化体系在等温条件下固化所需的时间（式（8））。 绝缘材料，2003, (05):46-49+54.
1 [2] 耿旺，汤俊宏，孔德峰 . 国内外聚苯醚生产技术及市场分析 [J].
E a
]
α=1−[1−(1−n)Ate - RT 1-n （7）
9.1797×10 3 塑料工业，2012,40(11):9-12,72.
6
α=1−[1−5.6×10 te T ] 12.5 （8） [3] 贺俊堃，汪艳，赖文文 . 低分子量双端羟基聚苯醚的合成研究
[J]. 塑料工业，2021,49(02):49-52,73.
3.4 试样的固化动力学方程 [4] 李宁 . 低分子量聚苯醚的合成研究 [D]. 西北工业大学，2005.
[5] 钱人元，张德龢，施良和 . 黏度法测定高聚物的分子量 [J]. 化
用唯象模型法表示树脂在固化过程中固化温度、
学通报，1955, (07):396-409.
时间和固化度之间的关系（式（9）） [7~9] 。选取试样 2 # [6] 毕全瑞 . 特高压电气设备用环氧树脂 / 氧化铝复合绝缘材料的
#
#
作为计算实例。通过试样 2 的数据，将试样 2 固化 固化动力学研究 [D]. 合肥 : 合肥工业大学，2020.
[7] Hong J L,Wang C K,Lin R H.Cure kinetics of different molar ratiosof
反应中的 E a 、A 和 n 代入式（9），即可得到固化动力
4,4'-bismaleimido diphenyl methane and bisphenol A dicyanate[J].Journal
学方程（式（10））。 of Applied Polymer Science,1994,53(1):105-112.
dα
dt Ae - E a RT (1−α) （9） [8] Moroni A,Mijovic J,Foun C C,et al.Cure kinetics of epoxy resins
n
dα and aromatic diamines[J].Journal of Applied Polymer Science,
7
dt =7×10 e− 9.1797×10 (1−α) 0.92 （10） 1986,32(2):3 76l-3 773.
3
T
[9] Heba F,Mouzali M,Abadie M.Effect of the crosslinking degree
4 结论 on curing kinetics of an epoxy-acid copolymer system[J].
Journal of Applied Polymer Sci ence,2010,90(10):2 834-2
（1）经再分配反应后的聚苯醚未改变其化学结构，
839.
仅发生了分子量的改变。但产物的分子量分布不均匀，
Preparation of high-fluidity polyphenylene ether resin
and studyon its curing kinetics

Xu Yunxiang, Li Yarui, Tang Yi, Wang Xuanlun*
(College of Materials Science and Engineering, Chongqing University of Technology, Chongqing 400054, China)

2026 第 52 卷 ·11·
年
