Page 56 - 《橡塑技术与装备》2026年2期

橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

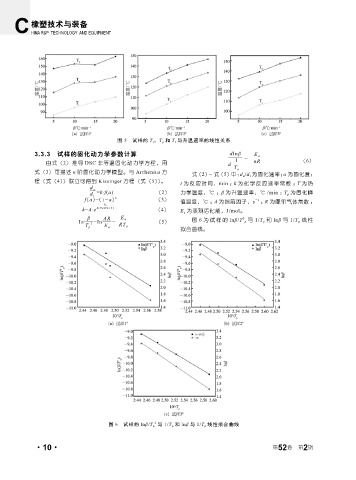

图 5 试样的 T i 、T p 和 T f 与升温速率的线性关系
3.3.3 试样的固化动力学参数计算 dlnβ E a
1 =- nR （6）
由式（2）推导 DSC 非等温固化动力学方程，用 d
T p
式（3）可描述 n 阶固化动力学模型。与 Arrhenius 方
式（2） ~ 式（5）中： d α /d t 为固化速率； α 为固化度；
程（式（4））联立可得到 Kissinger 方程（式（5））。
t 为反应时间，min ； k 为化学反应速率常数 ； T 为热
d a
=k . f(a) （2） 力学温度，℃ ； β 为升温速率，℃ /min ； T p 为固化峰
d t
n
f(a)=(1-a) （3） 值温度，℃ ； A 为指前因子，s -1 ； R 为摩尔气体常数 ；
E a
k=A . e R(T+273.15) （4） E a 为表观活化能，J/mol。
β AR E a 2
In 2 =In - （5） 图 6 为试样的 lnβ/T ρ 与 1/T p 和 lnβ 与 1/T p 线性
T p E a RT p
拟合曲线。

2
图 6 试样的 lnβ/T p 与 1/T p 和 lnβ 与 1/T p 线性拟合曲线

2
·10· 第 52 卷 第 期
