理论与研究
THEORY AND RESEARCH

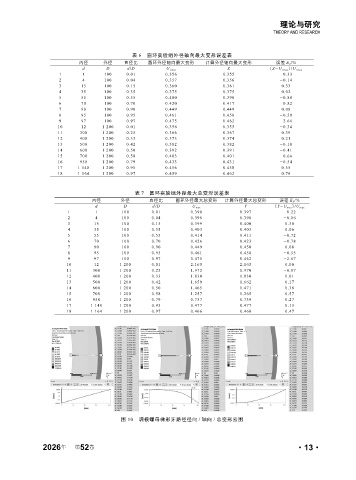

表 6 圆环实验组外径轴向最大变形误差表
内径 外径 直径比 圆环外径轴向最大变形 计算外径轴向最大变形 误差 E 2 /%
d D d/D U zmax Z (Z-U zmax )/U zmax
1 1 100 0.01 0.356 0.355 -0.33
2 4 100 0.04 0.357 0.356 -0.14
3 15 100 0.15 0.360 0.361 0.33
4 35 100 0.35 0.375 0.375 0.02
5 55 100 0.55 0.400 0.396 -0.88
6 70 100 0.70 0.420 0.417 -0.82
7 90 100 0.90 0.449 0.449 0.08
8 95 100 0.95 0.461 0.458 -0.58
9 97 100 0.97 0.475 0.462 -2.66
10 12 1 200 0.01 0.356 0.355 -0.34
11 300 1 200 0.25 0.366 0.367 0.39
12 400 1 200 0.33 0.373 0.374 0.21
13 500 1 200 0.42 0.382 0.382 -0.10
14 600 1 200 0.50 0.392 0.391 -0.41
15 700 1 200 0.58 0.403 0.401 -0.66
16 950 1 200 0.79 0.433 0.431 -0.54
17 1 140 1 200 0.95 0.456 0.458 0.55
18 1 164 1 200 0.97 0.459 0.462 0.76

表 7 圆环实验组外径最大总变形误差表
内径 外径 直径比 圆环外径最大总变形 计算外径最大总变形 误差 E 3 /%
d D d/D U max Y (Y-U max )/U max
1 1 100 0.01 0.398 0.397 -0.22
2 4 100 0.04 0.398 0.398 -0.06
3 15 100 0.15 0.399 0.400 0.30
4 35 100 0.35 0.403 0.403 0.06
5 55 100 0.55 0.414 0.411 -0.72
6 70 100 0.70 0.426 0.423 -0.78
7 90 100 0.90 0.449 0.450 0.08
8 95 100 0.95 0.461 0.458 -0.55
9 97 100 0.97 0.475 0.462 -2.67
10 12 1 200 0.01 2.165 2.165 0.00
11 300 1 200 0.25 1.972 1.970 -0.07
12 400 1 200 0.33 1.830 1.830 0.01
13 500 1 200 0.42 1.659 1.662 0.17
14 600 1 200 0.50 1.465 1.471 0.38
15 700 1 200 0.58 1.257 1.265 0.57
16 950 1 200 0.79 0.737 0.739 0.27
17 1 140 1 200 0.95 0.477 0.477 0.13
18 1 164 1 200 0.97 0.466 0.468 0.47

图 10 调模螺母梯形牙路径径向 / 轴向 / 总变形云图
