Page 96 - 《橡塑技术与装备》2025年12期
P. 96
橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT

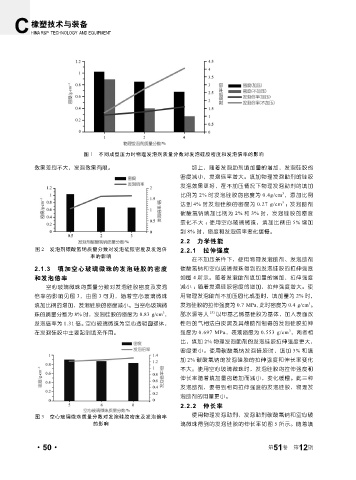

图 1 不同成型压力时物理发泡剂质量分数对发泡硅胶密度和发泡倍率的影响
效果差别不大，发泡效果有限。 综上，随着发泡助剂填加量的增加，发泡硅胶的
密度减小，发泡倍率增大。填加物理发泡助剂的硅胶
发泡效果更好，在不加压情况下物理发泡助剂的填加
3
比例为 2% 时发泡硅胶的密度为 0.4g/cm ，添加比例
3
达到 4% 时发泡硅胶的密度为 0.27 g/cm ；发泡助剂
碳酸氢钠填加比例为 2% 和 3% 时，发泡硅胶的密度
变化不大 ；使用空心玻璃微珠，填加比例由 5% 增加
到 8% 时，密度和发泡倍率变化缓慢。
2.2 力学性能
图 2 发泡剂碳酸氢钠质量分数对发泡硅胶密度及发泡倍 2.2.1 拉伸强度
率的影响
在不加压条件下，使用物理发泡助剂、发泡助剂
2.1.3 填加空心玻璃微珠的发泡硅胶的密度 碳酸氢钠和空心玻璃微珠得到的发泡硅胶的拉伸强度
和发泡倍率 如图 4 所示。随着发泡助剂填加量的增加，拉伸强度
空心玻璃微珠的质量分数对发泡硅胶密度及发泡 减小 ；随着发泡硅胶密度的增加，拉伸强度增大。使
倍率的影响见图 3，由图 3 可见，随着空心玻璃微珠 用物理发泡助剂不加压固化成型时，填加量为 2% 时，
3
填加比例的增加，发泡硅胶的密度减小。当空心玻璃微 发泡硅胶的拉伸强度为 0.7 MPa, 此时密度为 0.4 g/cm 。
3
珠的质量分数为 8% 时，发泡硅胶的密度为 0.83 g/cm ， 邵水源等人 [5] 以甲基乙烯基硅胶为基体，加入表面改
发泡倍率为 1.31 倍。空心玻璃微珠为空心透明圆球体， 性后的气相法白炭黑及其他助剂制得的发泡硅胶拉伸
3
在发泡硅胶中主要起到填充作用。 强度为 0.697 MPa，表观密度为 0.553 g/cm ，两者相
比，填加 2% 物理发泡助剂的发泡硅胶拉伸强度更大，
密度更小。使用碳酸氢钠发泡硅胶时，填加 3% 和填
加 2% 碳酸氢钠的发泡硅胶的拉伸强度和伸长率变化
不大。使用空心玻璃微珠时，发泡硅胶的拉伸强度和
伸长率随着填加量的增加而减小，变化缓慢。此三种
发泡助剂，要得到相同拉伸强度的发泡硅胶，物理发
泡助剂的用量更小。
2.2.2 伸长率
图 3 空心玻璃微珠质量分数对发泡硅胶密度及发泡倍率 使用物理发泡助剂、发泡助剂碳酸氢钠和空心玻
的影响 璃微珠得到的发泡硅胶的伸长率如图 5 所示。随着填
·50· 第 51 卷 第 12 期
