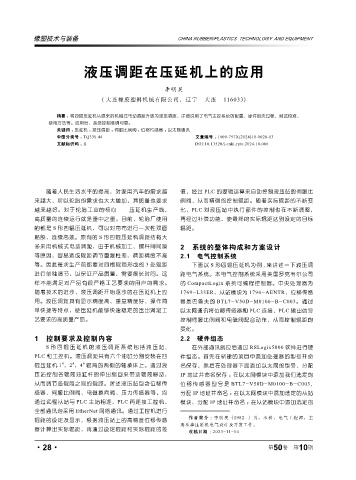

                              液压调距在压延机上的应用



                                                          李明昊
                                    ( 大连橡胶塑料机械有限公司，辽宁  大连  116033)

                     摘要 ： 将四辊压延机从原来的机械式电动调距升级为液压调距，详细说明了电气主控系统的配置，硬件组态过程，测试校准，
                  使用方法等。应用后，系统控制准确可靠。
                     关键词 ： 压延机 ；液压调距 ；伺服比例阀 ；位移传感器 ；以太网通讯
                     中图分类号 ： TQ330.44                                   文章编号 ： 1009-797X(2024)10-0028-03
                     文献标识码 ： B                                      DOI:10.13520/j.cnki.rpte.2024.10.006









                 随着人民生活水平的提高，对家用汽车的需求越                         值，经过 PLC 的逻辑运算来自动控制液压站的伺服比
             来越大，所以轮胎的需求也大大增加，其质量也要求                           例阀，从而精确的控制辊距。随着实际辊距的不断变
             越来越好。对于轮胎工业的核心 —— 压延机生产线，                         化，PLC 对液压站中执行部件的控制也在不断调整，
             高质量的连续运行就是重中之重。目前，轮胎厂使用                           再经过补偿功能，使最终的实际辊距达到设定的目标
             的都是 S 形四辊压延机，可以对帘布进行一次性双面                         辊距。
             贴胶，连续高效。原有的 S 形四辊压延机调距结构大
             多采用机械式电动调距，由于机械加工、螺杆间间隙                           2 系统的整体构成和方案设计
             等原因，容易造成辊距调节重复性差、调距精度不高                           2.1 电气控制系统
             等。因此每次生产前都要对四根辊筒形成的 3 处辊距                             下面以 S 形四辊压延机为例 , 来讲述一下液压调
             进行单独调节，以保证产品质量，需要很长时间。这                           距电气系统。本电气控制系统采用美国罗克韦尔公司
             样不能满足对产品有很严格工艺要求的用户的需求。                           的 CompactLogix 系列可编程控制器。中央处理器为
             随着技术的进步，液压调距开始逐步的在压延机上应                           1769-L33ER，从站模块为 1794-AENTR，位移传感
             用。液压调距具有显示精度高、重复精度好、操作简                           器是巴鲁夫的 BTL7-V50D-M0100-B-C003。通过
             单快捷等特点，使压延机能够快速稳定的压出满足工                           以太网通讯将位移传感器和 PLC 连接，PLC 输出信号
             艺要求的高质量产品。                                        控制伺服比例阀和电磁阀配合动作，从而控制辊距的
                                                               变化。
             1 控制要求及控制内容                                       2.2 硬件组态
                 S 形四辊压延机的液压调距系统包括液压站、                             在外部通讯就位后通过 RSLogix5000 软件进行硬
             PLC 和工控机。液压调距共有六个油缸分别安装在四                         件组态。首先在新建的项目中添加处理器的型号并命
                      #
                          #
                              #
             辊压延机 1 ，2 ，4 辊筒的两侧的轴承体上。通过液                       名保存，然后在处理器下面添加以太网的型号，分配
             压站控制各辊筒油缸杆的伸出缩回来带动辊筒移动，                           IP 地址并命名保存 ；在以太网模块中添加我们选定的
             从而调节各辊筒之间的辊距。所述液压站包含位移传                           位移传感器型号是 BTL7-V50D-M0100-B-C003，
             感器、伺服比例阀、电磁换向阀、压力传感器等，均                           分配 IP 地址并命名 ；在以太网模块中添加选定的从站
             通过远程从站与 PLC 主站相连，PLC 再连接工控机，                      模块，分配 IP 地址并命名 ；在从站模块中添加选定的
             全部通讯均采用 EtherNet 网络通讯。通过工控机进行
             辊距的设定及显示，根据液压站上的高精度位移传感                              作者简介 ：李明昊（1982-）男，本科，电气工程师，主
                                                               要从事压延机电气设计及开发工作。
             器计算出实际辊距，再通过设定辊距和实际辊距的差                              收稿日期 ：2023-11-14
