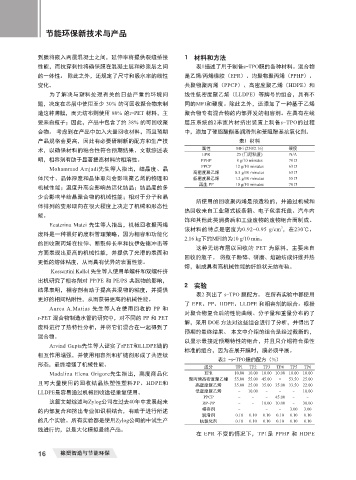

Page 50 - 《橡塑智造与节能环保》2024年2期

节能环保新技术与产品

到膜将嵌入两层混凝土之间，延伸率将提供裂缝桥接 1 材料和方法
性能，而抗穿刺性将确保膜在混凝土层和砂浆层之间 表1描述了用于制备s-TPO膜的各种材料。混合物
的一体性。 除此之外，还规定了尺寸和吸水率的线性 是乙烯/丙烯橡胶（EPR）、均聚物聚丙烯（PPHP）、
变化。 共聚物聚丙烯（PPCP）、高密度聚乙烯（HDPE）和
为了解决与塑料处理有关的日益严重的环境问 线性低密度聚乙烯（LLDPE）等牌号的组合，具有不
题，决定在芯层中使用至少 30% 的可回收聚合物来制 同的MFI和硬度。除此之外，还添加了一种基于乙烯
造这种薄膜，而无纺布则使用 80% 的r-PET 材料，主 聚合物专有混合物的内部开发的相容剂。在具有在线
要来自瓶子；因此，产品中包含了约 38% 的可回收聚 层压系统的2米宽片材挤出装置上制备s-TPO的过程
合物。 考虑到在产品中加入大量回收材料，而且预期 中，添加了硬脂酸酯基润滑剂和受阻酚基抗氧化剂。
产品规格会更高，因此有必要研制新的配方和生产技 表1 材料
术，以确保材料的粘合性符合预期结果。文献综述表 属性 MFi (230/2.16) 硬度
EPR 25 (门尼粘度) N/A
明，相容剂有助于显著提高材料的相溶性。 PPHP 8 g/10 minutes 70 D
PPCP 12 g/10 minutes 63 D
Mohammad Amjadi先生等人指出，结晶度、晶
高密度聚乙烯 0.5 g/10 minutes 63 D
体尺寸、晶体厚度和晶体取向会影响聚乙烯的物理和 低密度聚乙烯 1.2 g/10 minutes 55 D
再生 PP 10 g/10 minutes 70 D
机械性能；温度升高会影响热活化结晶；结晶度的多
少会影响半结晶聚合物的机械性能；相对于分子和晶
所使用的回收聚丙烯是预造粒的，并通过机械和
体排列的变形取向在很大程度上决定了机械和形态性
热回收来自工业箱式板条箱、电子包装托盘、汽车内
能。
饰和其他此类消费后和工业废物的废物组合而制成。
Ecaterina Matei 先生等人指出，机械回收聚丙烯
3
该材料的特点是密度为0.92~0.95 g/cm ，在230℃、
废料是一种很好的废料管理策略，因为相容和功能化
2.16 kg下的MFI约为10 g/10 min。
的回收聚丙烯在拉伸、断裂伸长率和抗伊佐德冲击等
这种无纺布层以回收的 PET 为原料，主要来自
方面表现出更高的机械性能，并提供了光滑的表面和
回收的瓶子。 将瓶子粉碎、研磨、熔融纺成纤维并热
更低的熔体粘度，从而具有优异的表面性能。
熔，制成具有高机械性能的纤维状无纺布毡。
Kossentini Kallel 先生等人使用单螺杆和双螺杆挤
出机研究了相容剂对 PP/PE 和 PE/PS 共混物的影响，
2 实验
结果表明，相容剂有助于提高共混物的粘度，并提供
表2 列出了 s-TPO 膜配方。 在所有实验中都使用
更好的相间粘附性，从而获得更高的机械性能。
了 EPR、PP、HDPE、LLDPE 和相容剂的组合。根据
Aurea A.Matias 先生等人在使用回收的 PP 和
对聚合物复合后的性能曲线、分子量和重量分布的了
r-PET 混合物制造水管的研究中，对不同的 PP 和 PET
解，采用 DOE 方法对这些组合进行了分析，并得出了
废料进行了热特性分析，并将它们混合在一起得到了
预期的最终结果、 本文中介绍的组合是经过截断的，
混合物。
以显示最接近预期特性的组合，并且只介绍符合柔性
Arvind Gupta先生等人证实了rPET和LLDPE链的
标准的组合，因为在展开膜时，膜必须平展。
相互作用增强，并使用相容剂和扩链剂形成了共连续
表2 -s-TPO膜的配方（%）
形态，最终增强了机械性能。 成分 TP1 TP2 TP3 TP4 TP5 TP6
Madalina Elena Grigore先生指出，高度商品化 EPR 10.00 10.00 10.00 10.00 10.00 10.00
聚丙烯高密度聚乙烯 55.00 55.00 45.00 - 53.50 25.00
且可大量使用的回收结晶热塑性塑料PP、HDPE和 高密度聚乙烯 35.00 25.00 35.00 35.00 33.50 22.00
LLDPE最容易通过机械回收途径重复使用。 低密度聚乙烯 - 10.00 - - - 10.00
PPCP - - - 45.00 - -
这篇文献综述与Zylog公司在过去40年中发展起来 RP-PP - - 10.00 10.00 - 30.00
的内部复合和挤出专业知识相结合，有助于进行所述 相容剂 - - - 3.00 3.00
润滑剂 0.10 0.10 0.10 0.10 0.10 0.10
的几个实验。所有实验都是使用Zylog公司的中试生产 抗氧化剂 0.10 0.10 0.10 0.10 0.10 0.10
线进行的，以最大化模拟最终产品。
在 EPR 不变的情况下，TP1是 PPHP 和 HDPE

16 橡塑智造与节能环保
