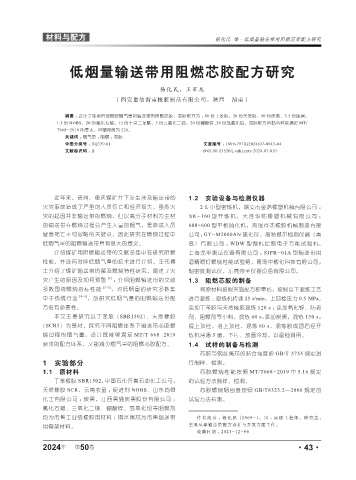

Page 99 - 《橡塑技术与装备》2024年7期

材料与配方 杨化民 等·低烟量输送带用阻燃芯胶配方研究

低烟量输送带用阻燃芯胶配方研究

杨化民，王军龙
( 西安重装渭南橡胶制品有限公司，陕西 渭南 )

摘要 ： 设计了能够降低燃烧烟气量的输送带用阻燃芯胶，芯胶配方为 ： 80 份丁苯胶，20 份天然胶，50 份炭黑，3.5 份硫磺，
1.5 份 NOBS，20 份氯化石蜡，15 份十溴二苯醚，5 份三氧化二锑，20 份硼酸锌 ,20 份氢氧化铝。芯胶配方的黏合性能满足 MT/
T668-2019 的要求，且烟密度为 220。
关键词 ： 烟气量 ；阻燃 ；芯胶
中图分类号 ： TQ330.61 文章编号 ： 1009-797X(2024)07-0043-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2024.07.010

近年来，贵州、重庆煤矿井下发生涉及输送带的 1.2 实验设备与检测仪器
火灾事故造成了严重的人员伤亡和经济损失，虽然火 2 L 小型密炼机，瑞安市金诺橡塑机械有限公司 ；
灾的起因并非输送带的燃烧，但以高分子材料为主材 XK-160 型开炼机，大连华韩橡塑机械有限公司 ；
的输送带在燃烧过程会产生大量的烟气，是造成人员 600×600 型平板硫化机，青岛祥杰橡胶机械制造有限
窒息死亡不可忽略的关键点，因此研究在燃烧过程中 公司 ； GT-M2000AN 硫化仪，高特威尔检测仪器（青
低烟气量的阻燃输送带具有很大的意义。 岛）有限公司 ； WDW 型微机控制电子万能试验机，
介绍煤矿用阻燃输送带的文献多集中在研究阻燃 上海龙华测试仪器有限公司 ； SJPR-01A 型输送带用
性能，并没有对降低烟气量的技术进行介绍。王伟博 酒精喷灯燃烧性能试验箱，青岛中橡化科技有限公司；
士介绍了煤矿输送带热解及燃烧特性研究，阐述了火 烟密度测试仪，东莞崇圣仪器设备有限公司。
灾产生的原因及如何预警 [1] ；介绍阻燃输送带的文献 1.3 阻燃芯胶的制备
多数围绕燃烧指标性能 [2~3] ，对低烟量的研究多数集 将原材料按照实验配方称量后，按照以下混炼工艺
中于线缆行业 [4~5] ，故研究低烟气量的阻燃输送带配 进行混炼 ：密炼机转速 25 r/min，上顶栓压力 0.5 MPa。
方很有必要性。 添加丁苯胶与天然橡胶混炼 120 s ；添加氧化锌、防老
本文主要研究以丁苯胶（SBR1502）、天然橡胶 剂、阻燃剂等小料，混炼 60 s；添加炭黑，混炼 150 s；
（SCR5）为基材，探究不同阻燃体系下输送带芯胶燃 提上顶栓，落上顶栓，混炼 60 s，混炼胶成团后经开
烧过程的烟气量，设计既能够满足 MT/T 668-2019 炼机薄通 5 遍，下片、放置冷却，以备检测用。
要求的配方体系，又能减少烟气量的阻燃芯胶配方。 1.4 试样的制备与检测
芯胶与钢丝绳芯的黏合强度按 GB/T 5755 规定进
1 实验部分 行制样、检测。
1.1 原材料 芯胶燃烧性能按照 MT/T668-2019 中 5.16 规定
丁苯橡胶 SBR1502，中国石化齐鲁石油化工公司； 的试验方法制样、检测。
天然橡胶 SCR，云南农垦 ；促进剂 NOBS、山东尚舜 芯胶燃烧烟密度按照 GB/T8323.2—2008 规定的
化工有限公司 ；炭黑，江西黑猫炭黑股份有限公司 ； 试验方法检测。
氯化石蜡、三氧化二锑、硼酸锌、氢氧化铝等阻燃剂
均为市售工业级橡胶用材料 ；钢丝绳芯为市售输送带 作者简介 ：杨化民（1969-），男 , 高级工程师，研究生，
用骨架材料。 主要从事输送带配方设计与开发方面工作。
收稿日期 ：2023-12-06

年
2024 第 50 卷 ·43·
