Page 101 - 《橡塑技术与装备》2024年7期

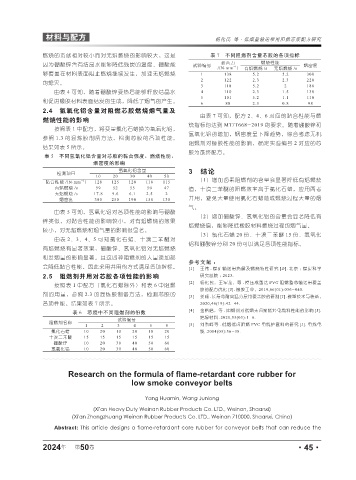

材料与配方 杨化民 等·低烟量输送带用阻燃芯胶配方研究

燃烧的贡献相对较小而对无焰燃烧的影响较大，这是 表 7 不同阻燃剂含量芯胶的各项指标
因为硼酸锌含有结晶水能够降低残炭的温度、硼酸能 试验编号 黏合力 -1 燃烧性能 烟密度
/(N . mm ) 有焰燃烧 /s 无焰燃烧 /s
够覆盖在材料表面阻止燃烧继续发生，加速无焰燃烧 1 138 5.2 5.2 300
2 122 2.3 2.3 220
的熄灭。
3 118 5.2 2 180
由表 4 可知，随着硼酸锌受热后能够释放结晶水 4 110 2.3 1.5 130
5 101 5.2 1.1 110
和促进橡胶材料表面结炭的生成，降低了烟气的产生。
6 88 2.3 0.8 98
2.4 氢氧化铝含量对阻燃芯胶燃烧烟气量及
由表 7 可知，配方 2、4、6 对应的黏合性能与燃
燃烧性能的影响
烧指标均达到 MT/T668-2019 的要求。随着硼酸锌和
按照表 1 中配方，将变量氯化石蜡换为氢氧化铝，
氢氧化铝的增加，烟密度呈下降趋势，综合考虑无机
参照 1.3 的混炼胶制备方法，检测芯胶的各项性能。
阻燃剂对橡胶性能的影响，确定实验编号 2 对应的芯
结果如表 5 所示。
胶为最终配方。
表 5 不同氢氧化铝含量对芯胶的黏合强度、燃烧性能、
烟密度的影响
氢氧化铝含量 3 结论
检测项目
10 20 30 40 50
-1
黏合性能 /(N . mm ） 128 125 120 118 115 （1）增加卤素阻燃剂的含量会显著降低有焰燃烧
有焰燃烧 /s 59 52 55 50 47 值，十溴二苯醚的阻燃效率高于氯化石蜡，应用两者
无焰燃烧 /s 17.8 9.6 6.1 2.5 2
烟密度 380 250 190 150 130 并用，避免大量使用氯化石蜡造成燃烧过程大量的烟
气。
由表 5 可知，氢氧化铝对各项性能的影响与硼酸
（2）增加硼酸锌、氢氧化铝的含量会显著降低有
锌类似，对黏合性能的影响较小，对有焰燃烧的效果
焰燃烧值，能够降低橡胶材料燃烧过程的烟气量。
较小，对无焰燃烧和烟气量的影响很显著。
（3）氯化石蜡 20 份、十溴二苯醚 15 份、氢氧化
由表 2、3、4、5 可知 氯化石 蜡、十 溴二苯 醚对
铝和硼酸锌分别 20 份可以满足各项性能指标。
有焰燃烧有显著效果，硼酸锌、氢氧化铝对无焰燃烧
和发烟量的影响显著。且这四种阻燃剂的大量添加都
参考文献 ：
会降低黏合性能。因此采用并用的方式满足各项指标。 [1] 王伟 . 煤矿输送带热解及燃烧特性研究 [D]. 北京 ：煤炭科学
2.5 阻燃剂并用对芯胶各项性能的影响 研究总院 ： 2023.
[2] 杨化民，王军龙，等 . 模压成型法 PVG 阻燃整芯输送带覆盖
按照表 1 中配方（氯化石蜡除外）和表 6 中阻燃
胶的配方优化 [J]. 橡胶工业，2019,66(01):036-040.
剂的用量，参照 2.3 的混炼胶制备方法，检测芯胶的 [3] 姜丽 . 长寿命耐高温分层带覆盖胶的研制 [J]. 橡塑技术与装备，
各项性能。结果如表 7 所示。 2020,46(19):42-44.
[4] 金楷皓，等 . 阻燃剂对低烟无卤聚烯烃电缆料性能的影响 [J].
表 6 芯胶中不同阻燃剂的份数
绝缘材料 .2020,53(03):1-6.
试验编号
阻燃剂名称 [5]
1 2 3 4 5 6 刘秀峰等 . 低烟低卤阻燃 PVC 电缆护套料的研究 [J]. 电线电
氯化石蜡 10 20 10 20 10 20 缆 .2004(03):36-38.
十溴二苯醚 15 15 15 15 15 15
硼酸锌 10 20 30 40 50 60
氢氧化铝 10 20 30 40 50 60

Research on the formula of flame-retardant core rubber for
low smoke conveyor belts

Yang Huamin, Wang Junlong
(Xi'an Heavy Duty Weinan Rubber Products Co. LTD., Weinan, Shaanxi)
(Xi'an Zhongzhuang Weinan Rubber Products Co. LTD., Weinan 710000, Shaanxi, China)
Abstract: This article designs a flame-retardant core rubber for conveyor belts that can reduce the

年
2024 第 50 卷 ·45·
