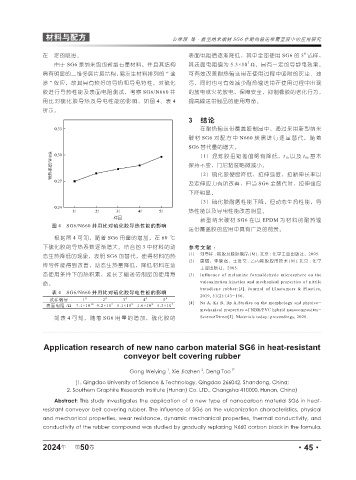

Page 91 - 《橡塑技术与装备》2024年1期

材料与配方 公维颖 等·新型纳米碳材 SG6 在耐热输送带覆盖胶中的应用研究

#
在一定的隐患。 表面电阻值逐渐降低，其中全部使用 SG6 的 5 试样，
7
由于 SG6 是纳米级的新型石墨材料，并且其结构 其表面电阻值为 5.3×10 Ω，具有一定的导静电效果，
具有明显的二维多层片层结构，易发生材料排列的 “ 逾 可有效改善耐热输送带在使用过程中吸附的灰尘、油
渗 ” 效应，故其具有较好的导热和导电特性。对硫化 污，同时也可有效减少耐热输送带在使用过程中出现
胶进行导热性能及表面电阻测试，考察 SG6/N660 并 的放电或火花放电，保障安全，抑制橡胶的老化行为，
用比对硫化胶导热及导电性能的影响，如图 4、表 4 提高输送带制品的使用寿命。
所示。
3 结论
在耐热输送带覆盖胶制品中，通过采用新型纳米
碳材 SG6 对配方中 N660 炭黑进行逐量替代，随着
SG6 替代量的增大。
（1）混炼胶扭矩差值略有降低，t 10 以及 t 90 基本
保持不变，门尼黏度略微减小。
（2）硫化胶硬度降低，拉伸强度，拉断伸长率以
及定伸应力有所改善，但当 SG6 全替代时，拉伸强度
下降明显。
（3）硫化胶耐磨性能下降，但动态生热性能，导
热性能以及导电性能改善明显。
新型纳米碳材 SG6 在以 EPDM 为材料的耐热输
图 4 SG6/N660 并用比对硫化胶导热性能的影响
送带覆盖胶的应用中具有广泛的前景。
根据图 4 可知，随着 SG6 用量的增加，在 60 ℃
下硫化胶的导热系数逐渐增大。结合图 3 中材料的动 参考文献 ：
[1] 刘登样 . 橡胶及橡胶制品 [M]. 北京 : 化学工业出版社，2005.
态生热降低的现象，表明 SG6 的替代，使得材料的热
[2] 唐斌，李晓强，王进文 . 乙丙橡胶应用技术 [M]. 北京 : 化学
传导性能得到改善，动态生热量降低，降低材料在动
工业出版社，2005.
态使用条件下的热积累，延长了输送带制品的使用寿 [3] Influence of melamine formaldehyde microsphere on the
命。 vulcanization kinetics and mechanical properties of nitrile
butadiene rubber:[J]. Journal of Elastomers & Plastics,
表 4 SG6/N660 并用比对硫化胶导电性能的影响 2019, 51(2):143-156.
试样编号 1 # 2 # 3 # 4 # 5 #
表面电阻 /Ω 7.1×10 10 9.2×10 9 5.1×10 8 1.6×10 8 5.3×10 7 [4] Ns A, Ks B, Bp A.Studies on the morphology and physico-
mechanical properties of NBR/PVC hybrid nanocomposites-
如表 4 可知，随着 SG6 用量的增加，硫化胶的 ScienceDirect[J]. Materials today: proceedings, 2020.

Application research of new nano carbon material SG6 in heat-resistant
conveyor belt covering rubber

Gong Weiying , Xie Jiazhen , Deng Tao 1*
2
1
(1. Qingdao University of Science & Technology, Qingdao 266042, Shandong, China;
2. Southern Graphite Research Institute (Hunan) Co. LTD., Changsha 410000, Hunan, China)
Abstract: This study investigates the application of a new type of nanocarbon material SG6 in heat-
resistant conveyor belt covering rubber. The influence of SG6 on the vulcanization characteristics, physical
and mechanical properties, wear resistance, dynamic mechanical properties, thermal conductivity, and
conductivity of the rubber compound was studied by gradually replacing N660 carbon black in the formula.

2024 第 50 卷 ·45·
年
