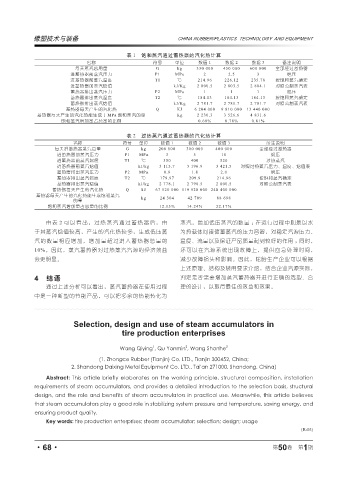

表 1 饱和蒸汽通过蓄热器的汽化热计算
名称 符号 单位 数值 1 数据 2 数据 3 备注说明
每天蒸汽总用量 G kg 330 000 450 000 600 000 全部经过蓄热器
进蓄热器前蒸汽压力 P1 MPa 2 2.5 3 绝压
进蓄热器前蒸汽温度 T1 ℃ 214.96 226.12 235.78 按饱和蒸汽确定
进蓄热器前蒸汽焓值 kJ/Kg 2 800.5 2 803.5 2 804.1 对照公制蒸汽表
蓄热器排出蒸汽压力 P2 MPa 1 1 1 绝压
蓄热器排出蒸汽温度 T2 ℃ 184.13 184.13 184.13 按饱和蒸汽确定
蓄热器排出蒸汽焓值 kJ/Kg 2 781.7 2 781.7 2 781.7 对照公制蒸汽表
蓄热器每天产生的汽化热 Q KJ 6 204 000 9 810 000 13 440 000
蓄热器每天产生的汽化热能生成 1 MPa 饱和蒸汽的量 Kg 2 230.3 3 526.6 4 831.6
饱和蒸汽增加量占总量的比例 0.68% 0.78% 0.81%

表 2 过热蒸汽通过蓄热器的汽化热计算
名称 符号 单位 数值 1 数值 2 数值 3 备注说明
每天进蓄热器蒸汽总量 G kg 200 000 300 000 400 000 全部经过蓄热器
进蓄热器前蒸汽压力 P1 MPa 3 5 10 绝压
进蓄热器前蒸汽温度 T1 ℃ 350 400 520 过热蒸汽
进蓄热器前蒸汽焓值 kJ/kg 3 115.7 3 196.9 3 421.5 对照过热蒸汽压力、温度、焓值表
蓄热器排出蒸汽压力 P2 MPa 0.9 1.8 2.0 绝压
蓄热器排出蒸汽温度 T2 ℃ 179.97 209.9 214.96 按饱和蒸汽确定
蓄热器排出蒸汽焓值 kJ/kg 2 778.1 2 798.5 2 800.5 对照公制蒸汽表
蓄热器每天产生的汽化热 Q kJ 67 520 000 119 520 000 248 400 000
蓄热器每天产生的汽化热能生成饱和蒸汽 kg 24 304 42 709 88 698
的量
饱和蒸汽增加量占总量的比例 12.15% 14.24% 22.17%

由表 2 可以看出，过热蒸汽通过蓄热器后，由 蒸汽，增加低压蒸汽的数量 ；在运行过程中则是以水
于其蒸汽焓值较高，产生的汽化热较多，生成低压蒸 为热载体间接储蓄蒸汽的压力容器，对稳定汽源压力、
汽的数量相应增加，增加量超过进入蓄热器总量的 温度、流量以及保证产品质量起到较好的作用 ；同时，
10%。因此，蒸汽蓄热器对过热蒸汽汽源的经济效益 还可以在汽源系统出现故障上，提供应急处理时间，
会更明显。 减少故障损失和影响。因此，轮胎生产企业可以根据
上述原理、结构及装用要求介绍，结合企业汽源实际，
4 结语 判定是否需要增加蒸汽蓄热器并进行正确的选型、合
通过上述分析可以看出，蒸汽蓄热器在使用过程 理的设计，以取得最佳的效益和效果。
中是一种新型的节能产品，可以把多余的热能转化为

Selection, design and use of steam accumulators in
tire production enterprises

1
Wang Qiying , Qu Yanmin , Wang Shanhe 2
2
(1. Zhongce Rubber (Tianjin) Co. LTD., Tianjin 300452, China;
2. Shandong Daixing Metal Equipment Co. LTD., Tai'an 271000, Shandong, China)
Abstract: This article briefly elaborates on the working principle, structural composition, installation
requirements of steam accumulators, and provides a detailed introduction to the selection basis, structural
design, and the role and benefits of steam accumulators in practical use. Meanwhile, this article believes
that steam accumulators play a good role in stabilizing system pressure and temperature, saving energy, and
ensuring product quality.
Key words: tire production enterprises; steam accumulator; selection; design; usage
