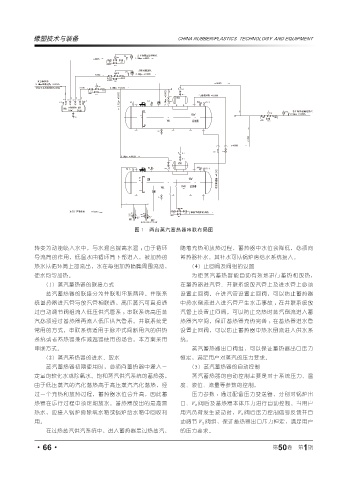

图 1 两台蒸汽蓄热器串联布局图
转变为动能喷入水中，与水混合提高水温 ；由于循环 随着充热和放热过程，蓄热器中水位会降低，必须向
导流筒的作用，低温水由循环筒下部进入，被加热的 蓄热器补水。其补水可从锅炉房给水系统接入。
热水从循环筒上部流出，水在每组加热喷嘴周围流动， （4）止回阀及阀组的设置
使水均匀加热。 为使蒸汽蓄热器能自动有效地进行蓄热和放热，
（1）蒸汽蓄热器的联接方式 在蓄热器进汽管、并联系统放汽管上及进水管上必须
蒸汽蓄热器的联接分为并联和串联两种。并联系 设置止回阀。在进汽管设置止回阀，可以防止蓄热器
统蓄热器进汽管与放汽管相联通，高压蒸汽可直接通 中热水倒流进入进汽管产生水击事故 ；在并联系统放
过自动调节阀组流入低压供汽管系 ；串联系统高压蒸 汽管上设置止回阀，可以防止充热时蒸汽倒流进入蓄
汽必须经过蓄热器再流入低压供汽管系。并联系统是 热器汽空间，保证蓄热器充热完善 ；在蓄热器进水管
常用的方式，串联系统适用于脉冲式间断用汽的供热 设置止回阀，可以防止蓄热器中热水倒流进入供水系
系统或者蓄热器兼作减温器使用的场合。本方案采用 统。
串联方式。 蒸汽蓄热器出口阀组，可以保证蓄热器出口压力
（2）蒸汽蓄热器的进水、放水 恒定，满足用户对蒸汽的压力要求。
蒸汽蓄热器初期使用时，必须向蓄热器中灌入一 （5）蒸汽蓄热器的自动控制
定量的软化水或除氧水。饱和蒸汽供汽系统的蓄热器， 蒸汽蓄热器的自动控制主要是对于系统压力、温
由于低压蒸汽的汽化潜热高于高压蒸汽汽化潜热，经 度、液位、流量等参数的控制。
过一个充热和放热过程，蓄热器水位会升高，因此蓄 压力参数 ：通过配备压力变送器，分别对锅炉出
热器在运行过程中须定期放水。蓄热器放出的是高温 口、V 2 阀后及蓄热器本体压力进行自动控制。当用户
热水，应接入锅炉房除氧水箱或锅炉给水箱中回收利 用汽负荷发生波动时，V 2 阀后压力控制信号反馈并自
用。 动调节 V 2 阀组，保证蓄热器出口压力恒定，满足用户
在过热蒸汽供汽系统中，进入蓄热器是过热蒸汽， 的压力要求。
