技术与装备

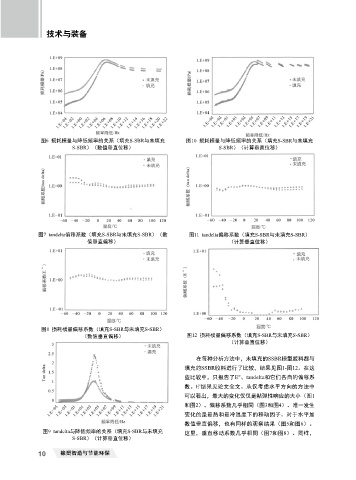

图6 损耗模量与降低频率的关系（填充S-SBR与未填充 图10 损耗模量与降低频率的关系（填充S-SBR与未填充
S-SBR）（数值垂直位移） S-SBR）（计算垂直位移）

图7 tandelta偏移系数（填充S-SBR与未填充S-SBR）（数 图11 tandelta偏移系数（填充S-SBR与未填充S-SBR）
值垂直偏移） （计算垂直位移）

图8 损耗模量偏移系数（填充S-SBR与未填充S-SBR）
（数值垂直偏移） 图12 损耗模量偏移系数（填充S-SBR与未填充S-SBR）
（计算垂直位移）

在每种分析方法中，未填充的SSBR模型胶料都与
填充的SSBR胶料进行了比较，结果见图1-图12。在这
些比较中，只报告了E"、tandelta和它们各自的偏移系
数。E'结果见论文全文。从仅考虑水平方向的方法中
可以看出，最大的变化仅仅是粘弹性响应的大小（图1
和图2）。偏移系数几乎相同（图3和图4）。唯一发生
变化的是最热和最冷温度下的移动因子。对于水平加
数值垂直偏移，也有同样的观察结果（图5和图6）。
图9 tandelta与降低频率的关系（填充S-SBR与未填充 这里，垂直移动系数几乎相同（图7和图8）。同样，
S-SBR）（计算垂直位移）
