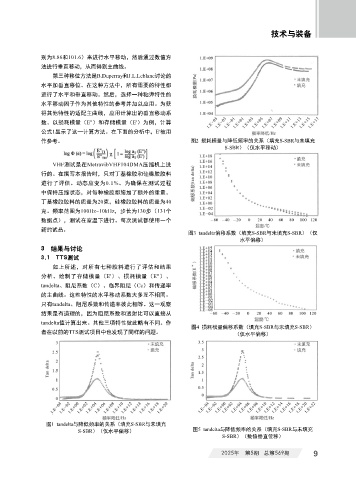

Page 39 - 《橡塑智造与节能环保》2025年5期

技术与装备

别为8.86和101.6）来进行水平移动，然后通过数值方
法进行垂直移动，从而得到主曲线。
第三种移位方法是B.Duperray和J.L.Leblanc讨论的
水平加垂直移位。在这种方法中，所有需要的特性都
进行了水平和垂直移动。然后，选择一种粘弹特性的
水平移动因子作为其他特性的参考并加以应用。为获
得其他特性的适配主曲线，应用计算出的垂直移动系
数。以损耗模量（E"）和存储模量（E'）为例，计算
公式1显示了这一计算方法。在下面的分析中，E'被用
作参考。 图2 损耗模量与降低频率的关系（填充S-SBR与未填充
S-SBR）（仅水平移动）

VHF测试是在MetravibVHF104DMA压缩机上进
行的。在撰写本报告时，只对丁基橡胶和硅橡胶胶料
进行了评估。动态应变为0.1%。为确保在测试过程
中保持压缩状态，对每种橡胶都施加了额外的重量。
丁基橡胶胶料的质量为20克，硅橡胶胶料的质量为40

克。频率范围为100Hz~10kHz，步长为130步（131个
数据点），测试在室温下进行。每次测试都使用一个
新的试品。
图3 tandelta偏移系数（填充S-SBR与未填充S-SBR）（仅
水平偏移）
3 结果与讨论
3.1 TTS测试
如上所述，对所有七种胶料进行了评估和结果
分析。绘制了存储模量（E'）、损耗模量（E"）、
tandelta、阻尼系数（C）、临界阻尼（Cc）和传递率
的主曲线。这些特性的水平移动系数大多互不相同。
只有tandelta、阻尼系数和传递率彼此相等。这一观察
结果是有道理的，因为阻尼系数和透射比可以直接从
tandelta值计算出来。其他三项特性彼此略有不同。作
图4 损耗模量偏移系数（填充S-SBR与未填充S-SBR）
者在以前的TTS测试项目中也发现了同样的问题。 （仅水平偏移）

图1 tandelta与降低频率的关系（填充S-SBR与未填充
S-SBR）（仅水平偏移） 图5 tandelta与降低频率的关系（填充S-SBR与未填充
S-SBR）（数值垂直位移）

2025年 第5期 总第569期 9
