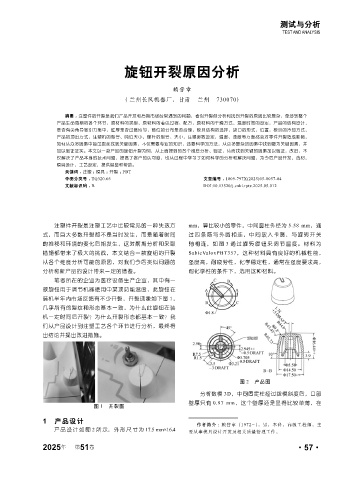

测试与分析
TEST AND ANALYSIS
旋钮开裂原因分析
赖营章
( 兰州长风机器厂，甘肃 兰州 730070)
摘要 ： 注塑件的开裂是我们产品开发和后期市场经常遇到的问题，看似开裂但分析和找到开裂的原因比较复杂，牵涉到整个
产品生命周期的各个环节，原材料的类型，原材料的着色过程、配方，原材料的干燥方式，温度时间的设定，产品的结构设计，
是否有尖角导致引力集中，壁厚是否过渡均匀，筋位的分布是否合理，模具结构的选择，浇口的形式，位置，模具的冷却方式，
产品的顶出方式，注塑机的型号、吨位大小，螺杆的型号、大小，注塑参数设定，温度、速度等方面都会对零件开裂造成影响，
如何从众多因素中抽茧拨丝找到关键因素，不仅需要专业的知识，还要科学的方法，从众多复杂的因素中找到最为关键因素，并
加以验证证实。本文以一款产品的旋钮开裂为例，从上面提到的各个维度分析、验证，从而找到关键的因素加以验证，改进，不
仅解决了产品本身的技术问题，提高了客户的认可度，也从过程中学习了如何科学的分析和解决问题，为今后产品开发，选材，
模具设计，工艺设定，提供借鉴和帮助。
关键词 ： 注塑 ；模具 ；开裂 ； PBT
中图分类号 ： TQ320.66 文章编号 ： 1009-797X(2025)05-0057-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2025.05.012
注塑件开裂是注塑工艺中比较常见的一种失效方 mm，算比较小的零件，中间圆柱外径为 5.58 mm，通
式，而且大多数开裂都不是当时发生，而是随着时间 过四条筋与外圆相连，中间放入卡簧，与旋转开关
的推移和环境的变化后期发生，这对前期分析和采取 轴相连，如图 3 通过旋转旋钮来调节温度。材料为
措施都带来了极大的挑战，本文结合一款旋钮的开裂 SabicValoxPBT357，这种材料具有良好的机械性能，
从各个维度分析可能的原因，对我们今后类似问题的 强度高，耐疲劳性，化学稳定性，通常在强度要求高，
分析和新产品的设计带来一定的借鉴。 耐化学性的条件下，选用这种材料。
笔者所在的企业为医疗设备生产企业，其中有一
款旋钮用于调节机器使用中某项功能温度，此旋钮在
装机半年内市场反馈有不少开裂，开裂现象如下图 1，
几乎所有的裂纹和形态基本一致，为什么此旋钮在装
机一定时间后开裂？为什么开裂形态都基本一致？我
们从产品设计到注塑工艺各个环节进行分析，最终得
出结论并提出改进措施。
图 2 产品图
分析数模 3D，中间固定柱经过拨模斜度后，口部
壁厚只有 0.97 mm，这个壁厚还是显得比较单薄，在
图 1 开裂图
1 产品设计 作者简介 ：赖营章（1972-），男，本科，高级工程师，主
产品设计如图 2 所示，外形尺寸为 17.5 mm×16.4 要从事模具设计开发及相关质量管理工作。
2025 第 51 卷 ·57·
