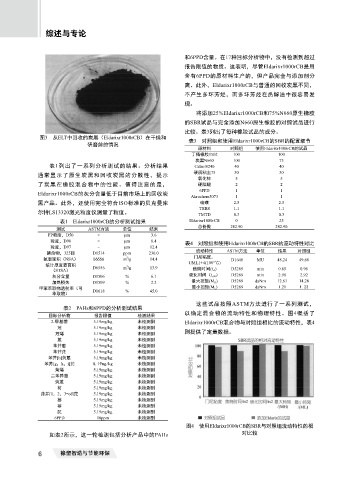

Page 38 - 《橡塑智造与节能环保》2024年10期
P. 38
综述与专论
和6PPD含量。在17种目标分析物中,没有检测到超过
报告限值的物质。这表明,尽管Eldarixr1000rCB是用
含有6PPD的原材料生产的,但产品完全与添加剂分
离。此外,Eldarixr1000rCB与普通的回收炭黑不同,
不产生多环芳烃,而多环芳烃在热解油中很容易发
现。
将添加25%Eldarixr1000rCB和75%N660原生橡胶
的SBR试品与完全添加N660原生橡胶的对照试品进行
比较。表3列出了每种橡胶试品的成分。
图3 从ELT中回收的炭黑(Eldarixr1000rCB)在干燥和
表3 对照组和使用Eldarixr1000rCB的SBR的配置细节
研磨前的情况
原材料 对照组 使用Eldarixr1000rCB的试品
丁腈橡胶1502 100 100
炭黑N660 100 75
表1列出了一系列分析测试的结果。分析结果 Calsol8240 40 40
硬质粘土75 30 30
通常显示了原生炭黑和回收炭黑的分散性,提示
氧化锌 5 5
了炭黑在橡胶混合物中的性能。值得注意的是, 硬脂酸 2 2
6PPD 1 1
Eldarixr1000rCB的灰分含量低于目前市场上的回收炭 Akrochem5073 1 1
黑产品。此外,还使用完全符合ISO标准的贝克曼库 硫磺 2.5 2.5
TBBS 1.1 1.1
尔特LS13320激光粒度仪测量了粒度。 TMTD 0.3 0.3
表1 Eldarixr1000rCB的分析测试结果 Eldarixr1000rCB 0 25
总份数 282.90 282.90
测试 ASTM方法 单位 结果
FP粒度,D50 - μm 3.6
粒度,D90 - μm 8.4 表4 对照组和使用Eldarixr1000rCB的SBR的流动特性对比
粒度,D97 - μm 12.4
筛余物,325目 D1514 ppm 230.0 流动特性 ASTM方法 单位 结果 对照组
门尼粘度,
2
氮表面积(NSA) D6556 m /g 14.4 UML1+4(100°℃) D1646 MU 48.24 49.68
统计厚度表面积 D6556 m /g 13.9
2
(STSA) 焦烧时间(t s2 ) D5289 min 0.85 0.96
灰分含量 D1506 % 6.1 硫化时间(t c90 ) D5289 min 2.98 2.92
加热损失 D1509 % 2.2 最大扭矩(M H ) D5289 daNm 12.61 14.28
甲苯萃取物透射率(可 D1618 % 45.0 最小扭矩(M L ) D5289 daNm 1.21 1.23
萃取物)
这些试品按照ASTM方法进行了一系列测试,
表2 PAHs和6PPD的分析测试结果
目标分析物 报告限值 检测结果 以确定混合物的流动特性和物理特性。图4概括了
2-甲基萘 5.19mg/kg 未检测到 Eldarixr1000rCB混合物与对照组相比的流动特性,表4
苊 5.19mg/kg 未检测到
苊烯 5.19mg/kg 未检测到 则提供了定量数据。
蒽 5.19mg/kg 未检测到
苯并蒽 5.19mg/kg 未检测到
苯并芘 5.19mg/kg 未检测到
苯并[b]荧蒽 5.19mg/kg 未检测到
苯并[g,h,i]苝 5.19mg/kg 未检测到
菊烯 5.19mg/kg 未检测到
二苯并蒽 5.19mg/kg 未检测到
荧蒽 5.19mg/kg 未检测到
芴 5.19mg/kg 未检测到
茚并[1,2,3-cd]芘 5.19mg/kg 未检测到
萘 5.19mg/kg 未检测到
菲 5.19mg/kg 未检测到
芘 5.19mg/kg 未检测到
6PPD 10ppm 未检测到
图4 使用Eldarixr1000rCB的SBR与对照组流动特性的相
如表2所示,这一轮检测包括分析产品中的PAHs 对比较
6 橡塑智造与节能环保
