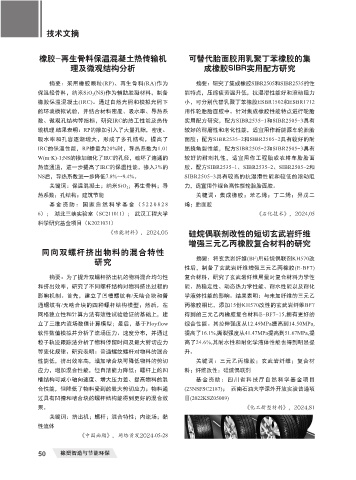

Page 82 - 《橡塑智造与节能环保》2024年6期

技术文摘

橡胶-再生骨料保温混凝土热传输机 可替代胎面胶用乳聚丁苯橡胶的集
理及微观结构分析 成橡胶SIBR实用配方研究

摘要：采用橡胶颗粒(RP)、再生骨料(RA)作为 摘要：研究了集成橡胶SIBR2505和SIBR2535的性
保温轻骨料，纳米SiO 2 (NS)作为辅助胶凝材料，制备 能特点，压缩疲劳温升低，抗湿滑性能好和滚动阻力
橡胶保温混凝土(IRC)。通过自然光照和模拟光照下 小，可分别代替乳聚丁苯橡胶ESBR1502和ESBR1712
的环境模拟试验，并结合材料密度、吸水率、导热系 用作轮胎胎面胶中。针对集成橡胶性能特点进行轮胎
数、微观孔结构等指标，研究IRC的热工性能及热传 实用配方研究，配方SIBR2535-1和SIBR2505-3具有
输机理.结果表明：RP的掺加引入了大量孔隙，密度、 较好的耐磨性和老化性能，适宜用作新能源车轮胎胎
吸水率和孔容逐渐增大，形成了多孔结构，提高了 面胶；配方SIBR2535-2和SIBR2505-2具有较好的耐
IRC的保温性能，RP掺量为20%时，导热系数为1.01 屈挠龟裂性能，配方SIBR2505-2和SIBR2505-3具有
W(m·K)-1;NS的掺加细化了IRC的孔径，破坏了连通的 较好的耐刺扎性，适宜用作工程胎或农耕车胎胎面
热流通道，进一步提高了IRC的保温性能，掺入3%的 胶。配方SIBR2535-1、SIBR2535-2、SIBR2505-2和
NS后，导热系数进一步降低7.8%～9.4%。 SIBR2505-3具有较高的抗湿滑性能和较低的滚动阻
关键词：保温混凝土；纳米SiO 2 ；再生骨料；导 力，适宜用作绿色高性能轮胎胎面胶。
热系数；孔结构；建筑节能 关键词：集成橡胶；苯乙烯；丁二烯；异戊二
基金资助：国家自然科学基金（ 5220828 烯；胎面胶
6）； 湖北三峡实验室（SC211011）； 武汉工程大学 《石化技术》，2024,05
科学研究基金项目（K2021031）
《功能材料》，2024,05 硅烷偶联剂改性的短切玄武岩纤维
增强三元乙丙橡胶复合材料的研究
同向双螺杆挤出物料的混合特性
研究 摘要：将玄武岩纤维(BF)用硅烷偶联剂KH570改
性后，制备了玄武岩纤维增强三元乙丙橡胶(E-BF7)
摘要：为了提升双螺杆挤出机的物料混合均匀性 复合材料，研究了玄武岩纤维用量对复合材料力学性
和挤出效率，研究了不同螺杆结构对物料挤出过程的 能、热稳定性、动态热力学性能、耐水性能以及耐化
影响机制。首先，建立了凹槽螺纹有/无啮合块和普 学液体性能的影响。结果表明：与未加纤维的三元乙
通螺纹有/无啮合块的四种螺杆结构模型；然后，在 丙橡胶相比，添加15份KH570改性的玄武岩纤维BF7
网格独立性和计算方法有效性试验验证的基础上，建 得到的三元乙丙橡胶复合材料E-BF7-15,拥有更好的
立了三维内流场数值计算模型；最后，基于Ployflow 综合性能。其拉伸强度从12.49MPa提高到14.50MPa,
软件数值模拟并分析了流场压力、速度分布，并通过 提高了16.1%,撕裂强度从41.47MPa提高到51.67MPa,提
粒子轨迹跟踪法分析了物料停留时间及最大剪切应力 高了24.6%,其耐水性和耐化学液体性能也得到明显提
等变化规律。研究表明：普通螺纹螺杆对物料的混合 升。
性能低，挤出效率高，增加啮合块可降低物料的剪切 关键词：三元乙丙橡胶；玄武岩纤维；复合材
应力，增加混合性能，但自洁能力降低；螺杆上的凹 料；纤维改性；硅烷偶联剂
槽结构可减小轴向速度、增大压力差、提高物料的混 基金资助：四川省科技厅自然科学基金项目
合性能，但降低了物料受到的最大剪切应力；物料通 (23NSFSC2187)； 西南石油大学课外开放实验普通项
过具有凹槽和啮合块的螺杆结构能得到更好的混合效 目(2022KSZ05009)
果。 《化工新型材料》，2024,S1
关键词：挤出机；螺杆；混合特性；内流场；黏
性流体
《中国油脂》，网络首发2024-05-28

50 橡塑智造与节能环保
