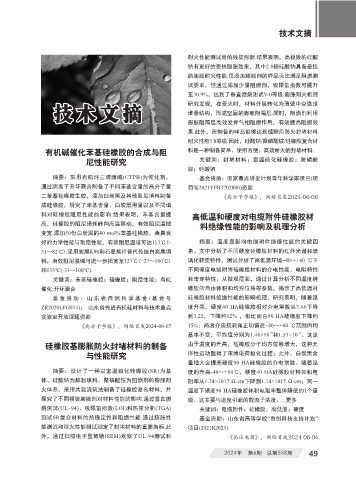

Page 81 - 《橡塑智造与节能环保》2024年6期

技术文摘

耐火性能测试后的残炭形貌.结果表明，高模数的硅酸
钠有更好的受热膨胀效果，其中2.8模硅酸钠具备最佳
的膨胀耐火性能.仅添加膨胀剂的样品无法满足阻燃测
试要求，但通过添加少量阻燃剂，极限氧指数可提升
至30.9%，达到了垂直燃烧测试V-0等级.膨胀耐火机理
技术文摘 研究发现，在受火时，材料外层转化为薄壁中空微球
堆叠结构，形成坚固的膨胀阻隔层.同时，阻燃剂利用
膨胀阻隔层高效发挥气相阻燃作用，有效提高阻燃效
果.此外，所制备的样品能够达到缝隙用防火封堵材料
耐火性能3 h等级.因此，硅酸钠/聚磷酸铵/硅橡胶复合材
有机碱催化苯基硅橡胶的合成与阻 料是一种制备简单、使用方便、高效耐火的封堵材料.
尼性能研究 关键词：封堵材料；室温硫化硅橡胶；聚磷酸
铵；硅酸钠
摘要：采用有机环三磷腈碱(CTPB)为催化剂， 基金资助：国家重点研发计划青年科学家项目(项
通过阴离子开环聚合制备了不同苯基含量的高分子量 目号2021YFB3702800)资助
二苯基硅橡胶生胶，添加白炭黑及其他阻尼填料制备 《高分子学报》，网络首发2024-06-06
成硅橡胶，研究了苯基含量、白炭黑用量以及不同填
料对硅橡胶阻尼性能的影响.结果表明，苯基含量提 高低温和硬度对电缆附件硅橡胶材
高，硅橡胶的阻尼损耗峰向高温移动，有效阻尼温域 料绝缘性能的影响及机理分析
变宽.添加50份白炭黑的40 mol%苯基硅橡胶，兼具良
好的力学性能与阻尼性能，有效阻尼温域可达113℃(- 摘要：温度是影响电缆附件绝缘性能的关键因
31～82℃).采用炭黑K90和石墨烯片替代传统白炭黑填 素。文中分析了不同硬度硅橡胶材料的红外光谱和玻
料，有效阻尼温域可进一步拓宽至127℃(-27～100℃) 璃化转变特性，测试分析了高低温环境-40～+60 ℃下
和133℃(-33～100℃). 不同硬度电缆附件硅橡胶材料的介电性能、电阻特性

关键词：苯基硅橡胶；硅橡胶；阻尼性能；有机 和击穿特性；从微观层面，通过计算分析不同温度硅
催化;开环聚合 橡胶的自由体积和均方位移等参数，揭示了高低温对
基金资助：山东省自然科学基金 ( 基金号 硅橡胶材料绝缘性能的影响机理。研究表明，随着温
ZR2020LFG014)； 山东省先进有机硅材料与技术重点 度升高，硬度40 HA硅橡胶相对介电常数从3.66下降
实验室开放课题资助 到3.22，下降约12% ，相比而言90 HA硅橡胶下降约
《高分子学报》，网络首发2024-06-07 15%；两者介质损耗角正切值在-40～+60 ℃范围内均
-3
-3
基本不变，平均值分别为1.46×10 和1.57×10 。这是
硅橡胶基膨胀防火封堵材料的制备 由于温度的升高，硅橡胶分子均方位移增大，这种无
与性能研究 序性运动阻碍了束缚电荷极化过程；此外，白炭黑含
量增大会提高硬度90 HA硅橡胶的介电常数。随着温
摘要：设计了一种以室温硫化硅橡胶(SR)为基 度的升高-40～+60℃，硬度40 HA硅橡胶材料体积电
体、硅酸钠为膨胀填料、聚磷酸铵为阻燃剂的膨胀耐 阻率从1.24×1017 Ω·cm下降到1.14×1015 Ω·cm；同一
火体系，采用共混浇筑法制备了硅橡胶复合材料，并 温度下硬度90 HA硅橡胶体积电阻率整体降低约1个量
探究了不同模数膨胀剂对材料性能的影响.通过垂直燃 级。这主要与温度引起的载流子浓度、...更多
烧测试(UL-94)、极限氧指数(LOI)和热重分析(TGA) 关键词：电缆附件；硅橡胶；高低温；硬度
测试SR复合材料的热稳定性和阻燃性能.通过膨胀性 基金资助：山东省高等学校“青创科技支持计划”
能测试和耐火性能测试测定了封堵材料的重要指标.此 项目(2021KJ023)
外，通过扫描电子显微镜(SEM)观察了UL-94测试和 《高压电器》，网络首发2024-06-06

2024年 第6期 总第558期 49
