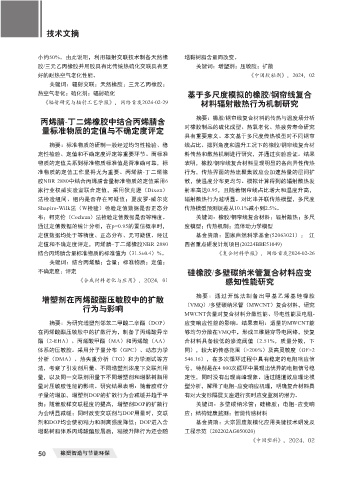

Page 84 - 《橡塑智造与节能环保》2024年3期

技术文摘

小约50%。由此说明，利用辐射交联技术制备天然橡 增黏树脂含量而改变。
胶/三元乙丙橡胶并用胶具有比传统热硫化交联具有更 关键词：增塑剂；压敏胶；扩散
好的耐热空气老化性能。 《中国胶粘剂》，2024，02
关键词：辐射交联；天然橡胶；三元乙丙橡胶；
热空气老化；硫化剂；辐射硫化 基于多尺度模拟的橡胶/钢帘线复合
《辐射研究与辐射工艺学报》，网络首发2024-02-29 材料辐射散热行为机制研究

丙烯腈-丁二烯橡胶中结合丙烯腈含 摘要：橡胶/钢帘线复合材料的传热与温度场分析
量标准物质的定值与不确定度评定 对橡胶制品的硫化成型、热氧老化、热疲劳寿命研究
具有重要意义。本文基于多尺度传热模型对不同钢帘
摘要：标准物质的研制一般经过均匀性检验、稳 线占比、排列角度和温升工况下的橡胶/钢帘线复合材
定性检验、定值和不确定度评定等重要环节。而标准 料传热和散热机制进行研究，并通过实验验证。结果
物质的定值关系到标准物质标准值是否准确可靠，标 表明，橡胶/钢帘线复合材料呈现明显的各向异性传热
准物质的定值工作显得尤为重要。丙烯腈-丁二烯橡 行为，传热界面的热流聚集效应会加速热量的层间扩
胶NBR 2880中结合丙烯腈含量标准物质的定值采用6 散，使温度分布更均匀。模拟计算得到的辐射散热发
家行业权威实验室联合定值，采用狄克逊（Dixon） 射率高达0.95，且随着钢帘线占比增大和温度升高，
法检验组间、组内是否存在可疑值；夏皮罗-威尔克 辐射散热行为越明显。对比串并联传热模型，多尺度
Shapiro-Wilk法（W检验）检验定值数据是否正态分 传热模型预测误差从10.1%减小到2.5%。
布；柯克伦（Cochran）法检验定值数据是否等精度。 关键词：橡胶/钢帘线复合材料；辐射散热；多尺
通过定值数据的统计分析，在p=0.95的置信概率时， 度模型；传热机制；流体动力学模型
定值数据均处于等精度、正态分布、无可疑值。经过 基金资助：国家自然科学基金(52063021）； 江
定值和不确定度评定，丙烯腈-丁二烯橡胶NBR 2880 西省重点研发计划项目(20224BBE51049)
结合丙烯腈含量标准物质的标准值为（31.5±0.4）%。 《复合材料学报》，网络首发2024-02-26
关键词：结合丙烯腈；含量；标准物质；定值；
不确定度；评定 硅橡胶/多壁碳纳米管复合材料应变
《合成材料老化与应用》，2024，01 感知性能研究

增塑剂在丙烯酸酯压敏胶中的扩散 摘要：通过开炼法制备出甲基乙烯基硅橡胶
行为与影响 （VMQ）/多壁碳纳米管（MWCNT）复合材料，研究
MWCNT含量对复合材料分散性能、导电性能及电阻-
摘要：为研究增塑剂邻苯二甲酸二辛酯（DOP） 应变响应性能的影响。结果表明：适量的MWCNT能
在丙烯酸酯压敏胶中的扩散行为，制备了丙烯酸异辛 够均匀分散在VMQ中，形成三维隧穿导电网络，使复
酯（2-EHA）、丙烯酸甲酯（MA）和丙烯酸（AA） 合材料具备较低的渗流阈值（2.51%，质量分数，下
体系的压敏胶。采用分子量分布（GPC）、动态力学 同），较大的传感范围（>200%）及高灵敏度（GF>2
分析（DMA）、热失重分析（TG）和力学测试等方 546.16），在多次循环过程中具有稳定的电阻响应信
法，考察了引发剂用量、不同增塑剂浓度下交联剂用 号，特别是在4 000次循环中展现出优异的电阻信号稳
量，以及同一交联剂用量下不同增塑剂和增黏树脂用 定性，同时没有出现肩峰现象。通过隧道效应理论模
量对压敏胶性能的影响。研究结果表明：随着胶样分 型分析，解释了电阻-应变响应机理，明确复合材料具
子量的增加，增塑剂DOP的扩散行为会减缓并趋于平 有对大变形隔震支座进行实时应变监测的潜力。
衡；随着胶样交联程度的提高，增塑剂DOP的扩散行 关键词：多壁碳纳米管；硅橡胶；电阻-应变响
为会明显减缓；同时改变交联剂与DOP用量时，交联 应；结构健康监测；智能传感材料
剂和DOP均会使初粘力和剥离强度降低；DOP进入含 基金资助：大宗固废规模化应用关键技术研发及
增黏树脂体系丙烯酸酯胶层后，粘接升降行为还会随 工程示范（202202AG050020)
《中国塑料》，2024，02
50 橡塑智造与节能环保
