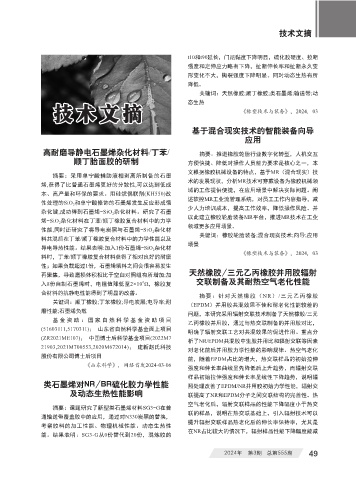

Page 83 - 《橡塑智造与节能环保》2024年3期
P. 83
技术文摘
t10和t90延长,门尼黏度下降明显,硫化胶硬度、拉断
强度和定伸应力略有下降,扯断伸长率和扯断永久变
形变化不大,撕裂强度下降明显。同时动态生热有所
降低。
关键词:天然橡胶;顺丁橡胶;类石墨烯;输送带;动
态生热
技术文摘 《橡塑技术与装备》,2024,03
基于混合现实技术的智能装备向导
应用
高耐磨导静电石墨烯杂化材料/丁苯/ 摘要:推进橡胶轮胎行业数字化转型,人机交互
顺丁胎面胶的研制 方便快捷、降低对操作人员能力要求是核心之一,本
文根据橡胶机械设备的特点,基于MR(混合现实)技
摘要:采用单宁酸辅助液相剥离所制备的石墨
术的发展现状,分析MR技术可穿戴设备为橡胶机械领
烯,获得了比普通石墨烯更好的分散性,可以达到低成
域的工作提供便捷,在应用场景中解决实际问题。阐
本、高产量和环保的要求。用硅烷偶联剂(KH550)改
述软控MR工业流管理系统,对员工工作内容指导,减
性处理的SiO 2 和单宁酸修饰的石墨烯发生反应形成强
少人力培训成本,提高工作效率,降低操作风险。并
杂化键,成功得到石墨烯-SiO 2 杂化材料。研究了石墨
以此建立橡胶轮胎装备MR平台,推进MR技术在工业
烯-SiO 2 杂化材料在丁苯/顺丁橡胶复合材料中的力学
领域更多应用场景。
性能,同时还研究了将导电炭黑与石墨烯-SiO 2 杂化材
关键词:橡胶轮胎装备;混合现实技术;向导;应用
料共混后在丁苯/顺丁橡胶复合材料中的力学性能以及
场景
导电导热性能。结果表明:加入1份石墨烯-SiO 2 杂化材
《橡塑技术与装备》,2024,03
料时,丁苯/顺丁橡胶复合材料获得了相对良好的耐磨
性;如果负载超过1份,石墨烯填料之间会很容易发生
天然橡胶/三元乙丙橡胶并用胶辐射
再聚集,导致磨损体积相比于空白对照组有所增加;加
6
入8份自制石墨烯时,电阻值降低至2×10 Ω,橡胶复 交联制备及其耐热空气老化性能
合材料的抗静电性能得到了明显的改善。
摘要:针对天然橡胶( NR ) / 三元乙丙橡胶
关键词:顺丁橡胶;丁苯橡胶;导电炭黑;电导率;耐
(EPDM)并用胶共混效果不佳和耐老化性能较差的
磨性能;石墨烯负载
问题,本研究采用辐射交联技术制备了天然橡胶/三元
基金资助:国家自然科学基金资助项目
乙丙橡胶并用胶,通过与热交联制备的并用胶对比,
(51603111,5170311); 山东省自然科学基金面上项目
明确了辐射交联工艺对共混效果的促进作用。重点分
(ZR2021ME107); 中国博士后科学基金项目(2022M7
析了NR/EPDM共混胶中生胶并用比和辐射交联等因素
21903,2021M700553,2020M672014); 建新赵氏科技
对老化前后并用胶力学性能的影响规律。热空气老化
股份有限公司博士后项目
前,随着EPDM占比的增大,热交联样品的初始拉伸
《山东科学》,网络首发2024-03-06
强度和伸长率曲线呈先降低后上升趋势,而辐射交联
样品初始拉伸强度和伸长率呈线性下降趋势,说明辐
类石墨烯对NR/BR硫化胶力学性能 照处理改善了EPDM/NR并用胶初始力学性能,辐射交
及动态生热性能影响 联提高了NR和EPDM分子之间交联结构的完善性。热
空气老化后,辐射交联样品的性能下降幅度小于热交
摘要:课题研究了新型类石墨烯材料SG3-G在普
联的样品,说明在热交联基础上,引入辐射技术可以
通输送带覆盖胶中的应用,通过对N330炭黑的替换,
提升辐射交联样品热老化后的伸长率保持率,尤其是
考察胶料的加工性能、物理机械性能、动态生热性
在NR占比较大的情况下,辐射样品性能下降幅度能减
能。结果表明:SG3-G从0份替代到20份,混炼胶的
2024年 第3期 总第555期 49
