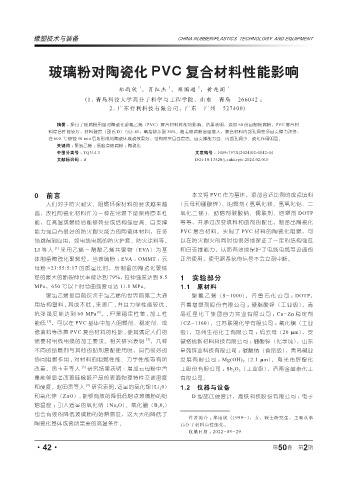

Page 96 - 《橡塑技术与装备》2024年2期
P. 96
橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT
玻璃粉对陶瓷化 PVC 复合材料性能影响
2
2
1
郑雨欣 ,肖红杰 ,梁国超 ,黄兆阁 1
(1. 青岛科技大学高分子科学与工程学院,山东 青岛 266042 ;
2. 广东祥利科技有限公司,广东 广州 527400)
摘要 : 探讨了玻璃粉用量对陶瓷化聚氯乙烯(PVC)复合材料性能的影响。结果表明,添加 60 份自制玻璃粉,PVC 复合材
料综合性能较好,材料硬度(邵氏 D)可达 41,氧指数达到 30%。随着玻璃粉含量增大,复合材料内部孔洞变多自支撑力改变,
在 600 ℃烧蚀 30 min 后所形成的陶瓷体成瓷效果好,结构密实且强度高、自支撑能力强、内部孔洞少、瓷化作用明显。
关键词 : 聚氯乙烯 ;低熔点玻璃粉 ;陶瓷化
中图分类号 : TQ314.3 文章编号 : 1009-797X(2024)02-0042-04
文献标识码 : B DOI:10.13520/j.cnki.rpte.2024.02.010
0 前言 本文将 PVC 作为基体,添加合适比例的成瓷填料
人们对于防火耐火、阻燃环保材料的要求越来越 (云母和硼酸锌)、阻燃剂 ( 氢氧化镁、氢氧化铝、三
高,改性陶瓷化材料作为一种在常温下能保持原本性 氧化二锑 )、助熔剂碳酸钠、偶联剂、增塑剂 DOTP
能,在高温或燃烧后能够转变成结构强度高、自支撑 等等,并通过改变填料和助剂的配比,制备出陶瓷化
能力强且有很好的防火耐火能力的陶瓷体材料,在多 PVC 复合材料。实现了 PVC 材料的陶瓷化阻燃,可
领域得到应用,如电线电缆的防火护套、防火涂料等。 以在防火耐火的同时也很好地保证了一定的结构强度
LI 等人 [1] 采用乙烯 - 醋酸乙烯共聚物(EVA)为基 和自支撑能力,从而有效地保护了电线电缆等设施的
体制备陶瓷化聚烯烃,当玻璃粉 : EVA : OMMT :云 正常使用,使电路系统的信号不会立刻中断。
母粉 =23:55:5:17 的质量比时,所制备的陶瓷化聚烯
烃的最大的断裂伸长率能达到 79%,拉伸强度达到 8.5 1 实验部分
MPa,650 ℃以上时弯曲强度可达 11.8 MPa。 1.1 原材料
聚氯乙烯是目前仅次于氯乙烯的世界前第二大通 聚氯乙烯(S-1000),齐鲁石化公司 ; DOTP,
用结构塑料 , 其成本低 , 来源广 , 并且力学性能较优 , 齐鲁增塑剂股份有限公司 ;硬脂酸锌(工业级),青
[2]
抗张强度能达到 60 MPa 。, 但是稳定性差 , 加工性 岛红星化工集团自力实业有限公司 ; Ca-Zn 稳定剂
能低 [3] ,可以在 PVC 基体中加入阻燃剂、稳定剂、成 (CZ-1160),江苏联盟化学有限公司 ;氧化镧(工业
瓷填料等改善 PVC 复合材料的性能 , 使其满足人们的 级),郑州生裕化工有限公司 ;绢云母(20 µm),安
需要和电线电缆的加工要求。相关研究表明 [4] ,几种 徽格锐新材料科技有限公司 ;硼酸锌(化学纯),山东
不同的助燃剂与其他的助剂复配使用时,具有很好的 星苑锌业科技有限公司 ;碳酸钠(食品级),青岛碱业
协同阻燃作用 , 对材料的阻燃性能、力学性能等有所 发展有限公司 ; Mg(OH) 2 (2.1 µm),寿光市辉煌化
改善。贡玉圭等人 [5] 研究结果表明 : 增加云母粉中含 工股份有限公司 ; Sb 2 O 3 (工业级),济南金盈泰化工
量能够显著改善硅橡胶产品的表面物理特性交联密度 有限公司。
和硬度。赵田贵等人 [6] 研究表明,适量的氧化锂(Li 2 0) 1.2 仪器与设备
和氧化锌(ZnO), 能够有效的降低低熔点玻璃粉的始 D 型邵氏硬度计,高铁科技股份有限公司 ;电子
熔温度 ;引入适量的氧化纳(Na 2 O)、氧化硼(B 2 0 3 )
也会有效的降低玻璃粉的始熔温度,这大大的降低了
作者简介 :郑雨欣(1999-),女,硕士研究生,主要从事
陶瓷化基体成瓷所需要的高温条件。 高分子材料高性能化。
收稿日期 :2022-09-29
2
·42· 第 50 卷 第 期
