Page 96 - 《橡塑技术与装备》2026年1期

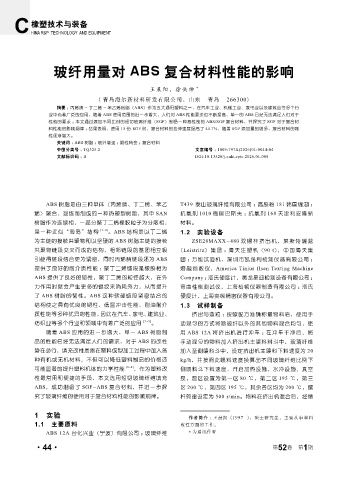

P. 96

橡塑技术与装备
            HINA R&P  TECHNOLOGY  AND EQUIPMENT






                   玻纤用量对 ABS 复合材料性能的影响



                                                    王晨阳，徐岳帅          *
                                   ( 青岛海尔新材料研发有限公司，山东  青岛  266300)
                     摘要 ： 丙烯腈 - 丁二烯 - 苯乙烯树脂（ABS）作为五大通用塑料之一，在汽车工业、机械工业、家电业以及建筑业等多个行
                  业中有着广泛的应用，随着 ABS 使用范围的进一步增大，人们对 ABS 性能要求也不断提高，单一的 ABS 已经无法满足人们对于
                  性能的要求 ；本文通过添加不同比例的短切玻璃纤维（SGF）制备一种高性能的 ABS/SGF 复合材料，并探究了 SGF 对于复合材
                  料性能的影响规律 ；结果表明，使用 15 份 SGF 时，复合材料的拉伸强度提高了 44.7%，随着 SGF 添加量的增多，复合材料的刚
                  性逐渐增大。
                     关键词 ： ABS 树脂 ；玻纤增强 ；脆性转变 ；复合材料
                     中图分类号 ： TQ325.2                                  文章编号 ： 1009-797X(2026)01-0044-04
                     文献标识码 ： B                                      DOI:10.13520/j.cnki.rpte.2026.01.009








                 ABS 树脂是由三种单体（丙烯腈、丁二烯、苯乙                       T439  泰山玻璃纤维有限公司 ；高胶粉 181 韩国锦湖 ；
             烯）聚合、混炼而制成的一种热塑型树脂，其中 SAN                         抗氧剂 1010 德国巴斯夫 ；抗氧剂 168 天津利安隆新
             树脂作为连续相，一部分聚丁二烯橡胶粒子为分散相，                          材料。
             呈一种近似“海岛”结构            [1~2] 。ABS 结构是以丁二烯         1.2 实验设备
             为主链的接枝共聚物和以坚硬的 ABS 树脂主链的接枝                            ZSE28MAXX-480 双螺杆挤出机，莱斯特瑞兹
             共聚物链段交叉而成的结构，相邻链段的基团相互吸                          （Leistritz）集团 ；海天注塑机（90  t），中国海天集
             引使得链段结合更为紧密，同时丙烯腈链段还为 ABS                         团 ；万能试验机，深圳市凯强利检测仪器有限公司 ；
             提供了良好的耐介质性能 ；聚丁二烯链段是橡胶相为                          熔融指数仪，America Tinius  Ilsen Texting  Machine
             ABS 提供了良好的韧性，聚丁二烯的粒径越大，在外                         Company ；洛氏硬度计，奥龙星迪检测设备有限公司 ；
             力作用时就会产生更多的银纹来消耗外力，从而提升                           弯曲性能测试仪，上海松顿仪器制造有限公司 ；洛氏
             了 ABS 树脂的韧性。ABS 这种软硬链段紧密结合的                       硬度计，上海奕纵精密仪器有限公司。
             结构使之具有优良的韧性、低温冲击性能、耐油耐介                           1.3 试样制备
             质性能等多种优异的性能，因此在汽车、家电、建筑业、                             挤出与造粒 ：按照配方准确称量物料后，使用手
             纺织业等多个行业和领域中有着广泛的应用                  [3~5] 。      动混匀的方式将除玻纤以外的其他物料混合均匀，使
                 随着 ABS 应用的进一步增大，单一 ABS 树脂制                    用 ABS  12A 将挤出机进行冲车 ；在冲车干净后，将
             品的性能已经无法满足人们的需求，对于 ABS 的改性                        手动混匀的物料加入挤出机主喂料料斗中，玻璃纤维
             势在必行，填充改性是指在塑料成型加工过程中加入各                          加入至侧喂料斗中，设定挤出机主喂料下料速度为 20
             种有机或无机材料，不但可以降低塑料制品的价格还                           kg/h，并按照此喂料速度换算出不同玻璃纤维比例下
             可能显著的提升塑料机体的力学性能               [6~8] ，作为塑料改       侧喂料斗下料速度，开启加热设施、水冷设施、真空
             性最常用和便捷的手段，本文选用短切玻璃纤维填充                           泵，温区设置为第一区 80  ℃，第二区 195  ℃，第三
             ABS，成功制备了 SGF-ABS 复合材料，并进一步探                      区 200 ℃，第四区 195 ℃，其余各区均为 200 ℃，螺
             究了玻璃纤维的使用对于复合材料性能的影响规律。                           杆转速设定为 500 r/min。物料在挤出机混合后，经循


             1 实验                                                 作者简介 ：王晨阳（1997-），硕士研究生，主要从事塑料
             1.1 主要原料                                          改性方面的工作。
                 ABS 12A 台化兴业（宁波）有限公司 ；玻璃纤维                       * 为通讯作者

                                                                                                         1
             ·44·                                                                              第 52 卷  第 期
   91   92   93   94   95   96   97   98   99   100   101
