Page 106 - 《橡塑技术与装备》2026年1期
P. 106
橡塑技术与装备
HINA R&P TECHNOLOGY AND EQUIPMENT
表 2 试样老化前后性能，老化温度 100 ℃ 表 4 试样老化前后性能，老化温度 130 ℃
老化 1 # 2 # 老化 1 # 2 # 1 # 2 #
时间 /h 拉伸强度 T b 断裂延伸率 E b 拉伸强度 T b 断裂延伸率 E b 时间 /h 拉伸强度 T b 断裂延伸率 E b 拉伸强度 T b 断裂延伸率 E b
0 12 532 14.4 472 0 12 532 14.4 472
168 12.1 301 14.9 321 24 12.4 326 14.3 336
336 12 266 14.9 296 72 11.4 271 14.4 303
672 11.9 254 14.6 243 168 11 232 13.9 257
1 008 11.2 216 13.8 230 336 10.1 191 12.7 214
1 680 10.7 160 13 196 672 9.6 141 11.7 152
4 224 8.8 92 11.8 118 1 008 8.8 112 10.4 123
8 760 8.4 73 11.7 35 1 680 7 62 9.6 36
表 3 试样老化前后性能，老化温度 120 ℃ 表 5 试样老化前后性能，老化温度 150 ℃
老化 1 # 2 # # #
老化 1 2
时间 /h 拉伸强度 T b 断裂延伸率 E b 拉伸强度 T b 断裂延伸率 E b
时间 /h 拉伸强度 T b 断裂延伸率 E b 拉伸强度 T b 断裂延伸率 E b
0 12 532 14.4 472 0 12 532 14.4 472
168 11.8 276 14 283 8 11.7 366 14.4 352
336 12.1 253 14.4 276 24 11.3 327 14.3 311
672 10.8 196 13.3 206 48 11.1 276 13.6 292
1 008 10 162 13.1 192 72 10.8 246 13.3 246
2 520 8.7 103 10.9 110 168 9.6 142 13.3 138
4 032 8.4 23 9.4 63

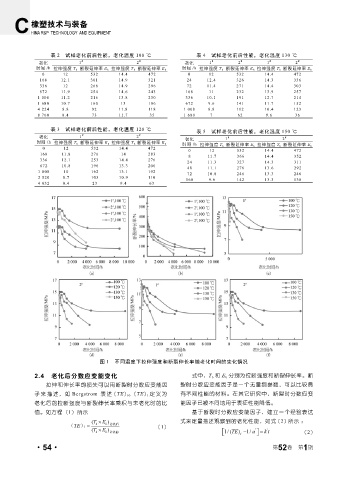

图 1 不同温度下拉伸强度和断裂伸长率随老化时间的变化情况
2.4 老化后分数应变能变化 式中，T b 和 E b 分别为拉断强度和断裂伸长率。断
拉伸和伸长率的损失可以用断裂时分数应变能因 裂时分数应变能因子是一个无量纲参数，可以比较具
子来描述，如 Bergstrom 表述 (TE) f 。(TE) f 定义为 有不同性能的材料。在其它研究中，断裂时分数应变
老化后的拉断强度与断裂伸长率乘积与未老化时的比 能因子已被不同地用于表征性能降低。
(T ×
)
E
b
b 老化后
=
（
TE） f
值。如方程（1）所示 基于断裂时分数应变能因子，建立一个经验表达
)
E
(T ×
b
b 老化前
(T × E ) 式来定量描述观察到的老化性能，如式 (2)所示:
b
（ TE） f = (T × E b 老化后 (1) 1/ (TE ) − 1/ a = k t (2)
)
'
'
b
b 老化前
f
1
）
'
·54· 1/ (TE ) − 1/ a = k t ' ln k = − (E a / RT + ln A 第 52 卷 第 期
f
'
ln k = − (E a / RT + ln A 1/ (TE ) − 1/ a = k t '
）
f
'
A
'
1/ (TE ) − 1/ a = k t ' ln k = −（ E a ' / RT +） ln '
f
（
'
A
ln k = −（ E a ' / RT + ln ' ' t = 1/ (TE） ' f − 1/ a ÷ A ' exp − E ' a / RT）
）
' t = 1/ (TE） f − 1/ a ÷ A ' exp − E a ' / RT）
'
（
