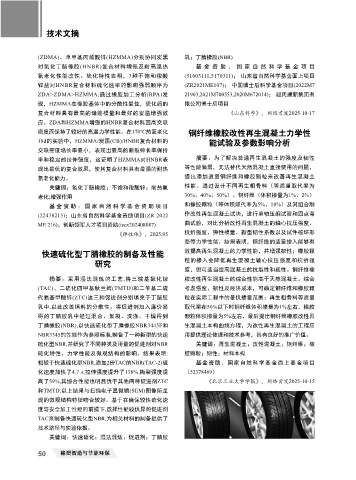

Page 82 - 《橡塑智造与节能环保》2025年10期

技术文摘

(ZDMA)、单甲基丙烯酸锌(HZMMA)分别协同炭黑 乳；丁腈橡胶(NBR)
对氢化丁腈橡胶(HNBR)复合材料增强及耐高温热 基金资助： 国家自然科学基金项目
氧老化性能改性。硫化特性表明，3种不饱和羧酸 (51603111,5170311)； 山东省自然科学基金面上项目
锌盐对HNBR复合材料硫化速率的影响强弱顺序为 (ZR2021ME107)； 中国博士后科学基金项目(2022M7
ZDA>ZDMA>HZMMA;通过橡胶加工分析(RPA)发 21903,2021M700553,2020M672014)； 赵氏建新集团有
现，HZMMA在橡胶基体中的分散性最佳，硫化后的 限公司博士后项目
复合材料具有最高的储能模量和最好的室温增强效 《山东科学》，网络首发2025-10-17
应。ZDA和HZMMA增强的HNBR复合材料因高交联
密度而保持了较好的高温力学性能。在170℃热氧老化 钢纤维橡胶改性再生混凝土力学性
能试验及参数影响分析
18d的实验中，HZMMA/炭黑(CB)/HNBR复合材料的
交联密度增长率最小，表现出最高的断裂伸长率保持
率和稳定的拉伸强度，这证明了HZMMA对HNBR表 摘要：为了解决普通再生混凝土的强度及韧性
现出最优的复合效果，使其复合材料具有最强的耐热 等性能偏弱，无法替代天然混凝土直接使用的问题，
氧老化能力。 提出添加适量钢纤维和橡胶颗粒来改善再生混凝土
关键词：氢化丁腈橡胶；不饱和羧酸锌；耐热氧 性能。通过设计不同再生粗骨料（等质量取代率为
老化;增强作用 30%、40%、50%）、钢纤维（体积掺量为1%、2%）
基金资助 ：国家自然科学基金资助项目 和橡胶颗粒（等体积取代率为5%、10%）及其组合制
(22478215)；山东省自然科学基金资助项目(ZR 2022 作改性再生混凝土试块，进行单轴压缩试验和四点弯
ME 216)；创新领军人才项目资助(tscx202408087) 曲试验，对比分析改性再生混凝土的轴心抗压强度、
《弹性体》，2025,05 抗折强度、弹性模量、新型韧性系数以及试件破坏形
态等力学性能。结果表明，钢纤维的适量掺入能够有

快速硫化型丁腈橡胶的制备及性能 效提高再生混凝土的力学性能，并增强韧性；橡胶颗
研究 粒的掺入会降低再生混凝土轴心抗压强度和抗折强
度，但可适当提高混凝土的抗裂性和延性。钢纤维橡
摘要：采用湿法混炼的工艺,将三烷基氯化铵 胶改性再生混凝土的综合性能高于天然混凝土。综合
(TAC)、二硫化四甲基秋兰姆(TMTD)和二苄基二硫 考虑强度、韧性及经济成本，可确定钢纤维和橡胶颗
代氨基甲酸锌(ZTC)这三种促进剂分别填充于丁腈胶 粒在实际工程中的最优掺量范围：再生粗骨料等质量
乳中,以此改善填料的分散性。将促进剂加入廉价易 取代率在50%以下时钢纤维体积掺量为1%左右，橡胶
得的丁腈胶乳中经过混合、絮凝、洗涤、干燥得到 颗粒体积掺量为5%左右。最后提出钢纤维橡胶改性再
丁腈橡胶(NBR),以快速硫化型丁腈橡胶NBR3445F和 生混凝土本构曲线方程，为改性再生混凝土的工程应
NBR3345的性能作为参照标准,制备了一种新型的快速 用提供理论依据和技术参考，具有良好的推广价值。
硫化型NBR,并研究了不同种类及用量的促进剂对NBR 关键词：再生混凝土；改性混凝土；钢纤维；橡
硫化特性、力学性能及微观结构的影响。结果表明: 胶颗粒；韧性；材料本构
相较于快速硫化型NBR,添加2份TAC的NBR(TAC-2)硫 基金资助： 国家自然科学基金面上基金项目
化速度加快了4.7 s,拉伸强度提升了138%,撕裂强度提 （52378469）
高了59%,其综合性能也明显优于其他两种促进剂ZTC 《北京工业大学学报》，网络首发2025-10-15
和TMTD,以上结果与扫描电子显微镜(SEM)图像所呈
现的微观结构特征吻合较好。基于在确保较快硫化速
度与安全加工性能的前提下,选择性能较优异的促进剂
TAC来制备快速硫化型NBR,为相关材料的制备提供了
技术路径与实验依据。
关键词：快速硫化；湿法混炼；促进剂；丁腈胶

50 橡塑智造与节能环保
