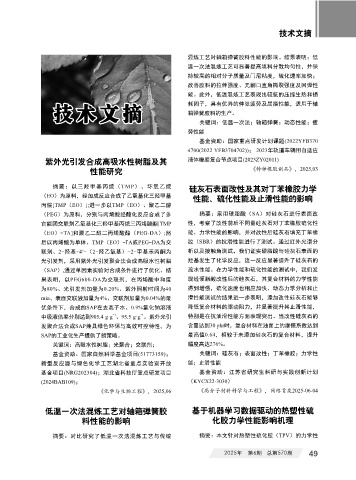

Page 79 - 《橡塑智造与节能环保》2025年6期

技术文摘

混炼工艺对轴箱弹簧胶料性能的影响。结果表明：低
温一次法混炼工艺可显著提高填料分散均匀性，并保
持较高的相对分子质量及门尼粘度，硫化速率加快；
改善胶料的拉伸强度、无割口直角撕裂强度及回弹性
能。此外，低温混炼工艺表现出较低的压缩生热和损
技术文摘 耗因子，具有优异的伸张疲劳及屈挠性能，适用于轴
箱弹簧胶料的生产。
关键词：低温一次法；轴箱弹簧；动态性能；疲
劳性能
基金资助：国家重点研发计划课题(2022YFB370
4700(2022 YFB3704702))； 2023年轨道车辆用自适应
紫外光引发合成高吸水性树脂及其 液体橡胶复合节点项目(2023ZY02011)
性能研究 《特种橡胶制品》，2025,03

摘要：以三羟甲基丙烷（TMP）、环氧乙烷 硅灰石表面改性及其对丁苯橡胶力学
（EO）为原料，经加成反应合成了乙氧基化三羟甲基 性能、硫化性能及止滑性能的影响
丙烷[TMP（EO）];进一步以TMP（EO）、聚乙二醇
（PEG）为原料，分别与丙烯酸经酯化反应合成了多 摘要：采用硬脂酸（SA）对硅灰石进行表面改
官能团交联剂乙氧基化三羟甲基丙烷三丙烯酸酯[TMP 性，考察了改性前后不同量硅灰石对丁苯橡胶硫化性

（EO）-TA]和聚乙二醇二丙烯酸酯（PEG-DA）;然 能、力学性能的影响，并对改性后硅灰石填充丁苯橡
后以丙烯酸为单体、TMP（EO）-TA或PEG-DA为交 胶（SBR）的抗滑性能进行了测试。通过红外光谱分
联剂、2-羟基-4′-（2-羟乙氧基）-2-甲基苯丙酮为 析以及接触角测试，我们证实硬脂酸与硅灰石表面的
光引发剂，采用紫外光引发聚合法合成高吸水性树脂 羟基发生了化学反应，这一反应显著提升了硅灰石的
（SAP）,通过单因素实验对合成条件进行了优化。结 疏水性能。在力学性能和硫化性能的测试中，我们发
果表明，以PEG600-DA为交联剂，在丙烯酸中和度 现经硬脂酸改性后的硅灰石，其复合材料的力学性能
为80%、光引发剂加量为0.20%、紫外照射时间为40 得到增强，硫化速度也相应加快。动态力学分析和止

min、表面交联液加量为4%、交联剂加量为0.04%的最 滑性能测试的结果进一步表明，添加改性硅灰石能够
优条件下，合成的SAP在去离子水、0.9%氯化钠溶液 降低复合材料的滚动阻力，并显著提升其止滑性能，
-1
-1
中吸液倍率分别达到905.4 g·g 、95.5 g·g 。紫外光引 特别是在抗油滑性能方面表现突出。当改性硅灰石的
发聚合法合成SAP兼具绿色环保与高效可控特性，为 含量达到30 phr时，复合材料在油面上的摩擦系数达到
SAP的工业化生产提供了新策略。 最高值0.64，相较于未添加硅灰石的复合材料，提升
关键词：高吸水性树脂；光聚合；交联剂； 幅度高达276%。
基金资助：国家自然科学基金项目(51773159)； 关键词：硅灰石；表面改性；丁苯橡胶；力学性
新型反应器与绿色化学工艺湖北省重点实验室开放 能；止滑性能
基金项目(NRG202304)；湖北省科技厅重点研发项目 基金资助：江苏省研究生科研与实践创新计划
(2024BAB109)； （KYCX22-3030）
《化学与生物工程》，2025,06 《高分子材料科学与工程》，网络首发2025-06-04

低温一次法混炼工艺对轴箱弹簧胶 基于机器学习数据驱动的热塑性硫
料性能的影响 化胶力学性能影响机理

摘要：对比研究了低温一次法混炼工艺与传统 摘要：本文针对热塑性硫化胶（TPV）的力学性

2025年 第6期 总第570期 49
