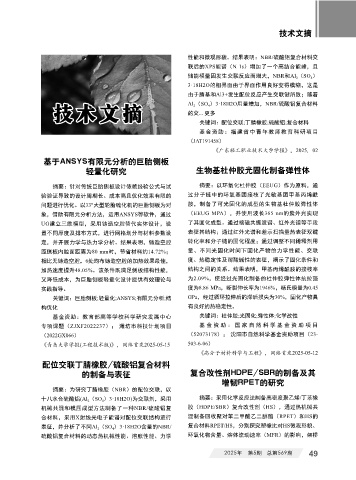

Page 79 - 《橡塑智造与节能环保》2025年5期

技术文摘

性能和微观形貌。结果表明：NBR/硫酸铝复合材料交
联后的XPS能谱（N 1s）增加了一个高结合能峰，且
储能模量因发生交联反应而增大，NBR和Al 2 （SO 4 ）
3·18H2O的相界面由于界面作用良好变得模糊，这是
由于腈基和Al3+发生配位反应产生交联键所致；随着
技术文摘 Al 2 （SO 4 ）3·18H2O用量增加，NBR/硫酸铝复合材料
的交... 更多
关键词：配位交联;丁腈橡胶;硫酸铝;复合材料
基金资助：福建省中青年教师教育科研项目
（JAT191458）
《广东轻工职业技术大学学报》，2025，02
基于ANSYS有限元分析的巨胎侧板
轻量化研究 生物基杜仲胶光固化制备弹性体

摘要：针对传统巨胎侧板设计依赖经验公式与试 摘要：以环氧化杜仲胶（EEUG）作为原料，通
验验证导致的设计周期长、成本高且优化效果有限的 过分子链中的环氧基团接枝了光敏基团甲基丙烯酰
问题进行优化。以33"大型轮胎硫化机的巨胎侧板为对 胺，制备了可光固化的成型的生物基杜仲胶弹性体
象，借助有限元分析方法，运用ANSYS等软件，通过 （EEUG MPA），并使用波长365 nm的紫外光实现
UG建立三维模型，采用铸造空腔替代实体设计，设 了其固化成型。通过核磁共振波谱、红外光谱等手段
置不同厚度及排布方式，进行网格划分与材料参数设 表征其结构；通过红外光谱和差示扫描量热表征双键
定，并开展力学与热力学分析。结果表明，铸造空腔 转化率和分子链的固化程度；通过调整不同稀释剂用
距侧板内腔面距离为80 mm时，节省材料约14.72%； 量、不同光固化时间下固化产物的力学性能、交联
相比无铸造空腔，6处均布铸造空腔的加热效果最佳， 度、热稳定性及耐酸碱性的表征，揭示了固化条件和
加热速度提升48.05%。该条件既满足侧板结构性能， 结构之间的关系。结果表明，甲基丙烯酰胺的接枝率
又降低成本，为巨胎侧板轻量化设计提供有效理论与 为2.09%，使经过光固化制备的杜仲胶弹性体抗拉强
实践指导。 度为8.86 MPa，断裂伸长率为1946%，杨氏模量为0.45
关键词：巨胎侧板;轻量化;ANSYS;有限元分析;结 GPa，经过循环拉伸后的滞后损失为30%，固化产物具
构优化 有良好的热稳定性。
基金资助：教育部高等学校科学研究发展中心 关键词：杜仲胶;光固化;弹性体;化学改性
专项课题（ZJXF2022237）； 潍坊市科技计划项目 基金资助：国家自然科学基金资助项目
（2022GX066） （52073178）； 沈阳市自然科学基金资助项目（23-
《青岛大学学报(工程技术版)》，网络首发2025-05-15 503-6-06）
《高分子材料科学与工程》，网络首发2025-05-12

配位交联丁腈橡胶/硫酸铝复合材料
的制备与表征 复合改性剂HDPE/SBR的制备及其
增韧RPET的研究
摘要：为研究丁腈橡胶（NBR）的配位交联，以
十八水合硫酸铝(Al 2 （SO 4 ）3·18H2O)为交联剂，采用 摘要：采用化学反应法制备高密度聚乙烯/丁苯橡
机械共混和模压成型方法制备了一种NBR/硫酸铝复 胶（HDPE/SBR）复合改性剂（HS），通过热机械共
合材料，采用X射线光电子能谱对配位交联结构进行 混制备回收聚对苯二甲酸乙二醇酯（RPET）和HS的
表征，并分析了不同Al 2 （SO 4 ）3·18H2O含量的NBR/ 复合材料RPET/HS，分别探究塑橡比对HS微观形貌、
硫酸铝复合材料的动态热机械性能、溶胀性能、力学 环氧化物含量、熔体流动速率（MFR）的影响，架桥

2025年 第5期 总第569期 49
