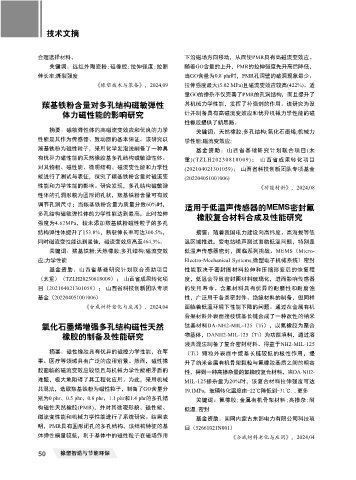

Page 82 - 《橡塑智造与节能环保》2024年9期

技术文摘

合理选择材料。 下沿磁场方向移动，从而使PMR具有高磁流变效应。
关键词：远红外陶瓷粉;硅橡胶;拉伸强度;拉断 随着GO含量的上升，PMR的拉伸强度先升高后降低，
伸长率;撕裂强度 当GO含量为0.8 phr时，PMR孔洞壁的破洞现象最少、
《橡塑技术与装备》，2024,09 拉伸强度最大(5.02 MPa)且磁流变效应较高(422%)。适
量GO的掺杂不仅完善了PMR的孔洞结构，而且提升了
羰基铁粉含量对多孔结构磁敏弹性 其机械力学性能，发挥了补强剂的作用。该研究为设
体力磁性能的影响研究 计并制备具有高磁流变效应和优异机械力学性能的磁
性橡胶提供了新思路。
摘要：磁敏弹性体的高磁流变效应和优良的力学 关键词：天然橡胶;多孔结构;氧化石墨烯;机械力
性能是其作为传感器、致动器的基本保证。该研究以 学性能;磁流变效应;
羰基铁粉为磁性粒子，采用化学发泡法制备了一种具 基金资助：山西省基础研究计划联合项目(太
有优异力磁性能的天然橡胶基多孔结构磁敏弹性体。 重)(TZLH20230818009)； 山西省成果转化项目
对其物相、磁性能、微观结构、磁流变性能和力学性 (202104021301059)； 山西省科技创新团队专项基金
能进行了测试与表征，探究了羰基铁粉含量对磁流变 (202204051001006)
性能和力学性能的影响。研究发现，多孔结构磁敏弹 《功能材料》，2024,08
性体的孔洞形貌为圆形闭孔状，羰基铁粉含量可有效
调节孔洞尺寸；当羰基铁粉含量为质量分数60%时，
适用于低温声传感器的MEMS密封氟
多孔结构磁敏弹性体的力学性能达到最高，此时拉伸 橡胶复合材料合成及性能研究
强度为4.62MPa，较未添加羰基铁粉磁性粒子的多孔
结构弹性体提升了153.8%，断裂伸长率可达300.5%， 摘要：随着我国电力建设向高纬度、高海拔等低
同时磁流变性能达到最佳，磁流变效应高至464.3%。 温区域推进，变电站噪声测试面临低温问题，特别是
关键词：羰基铁粉;天然橡胶;多孔结构;磁流变效 低温声传感器密封，面临系列挑战。MEMS（Micro-
应;力学性能 Electro-Mechanical Systems,微型电子机械系统）密封
基金资助：山西省基础研究计划联合资助项目 性能取决于密封圈材料拉伸和压缩形变后的恢复程
（太重）（TZLH20230818009）； 山西省成果转化项 度，低温会导致密封圈材料玻璃化，进而影响传感器
目（202104021301059）； 山西省科技创新团队专项 的使用寿命。含氟材料具有优异的耐磨性和耐腐蚀
基金（202204051001006） 性，广泛用于各类密封件、绝缘材料的制备，但同样
《合成材料老化与应用》，2024,04 面临着低温环境下性能下降的问题。通过在金属有机
骨架材料外表面接枝烷基长链合成了一种改性的纳米
氧化石墨烯增强多孔结构磁性天然 钛基材料DA-NH2-MIL-125（Ti），以氟橡胶为聚合
橡胶的制备及性能研究 物基体，DANH2-MIL-125（Ti）为功能填料，通过溶
液共混法制备了复合密封材料。得益于NH2-MIL-125
摘要：磁性橡胶具有优异的磁控力学性能，在军 （Ti）颗粒外表面中烷基长链较低的极性作用，提
事、医疗等领域具有广泛的应用前景。然而，磁性橡 升了纳米金属有机骨架颗粒与氟橡胶基质之间的相容
胶面临的磁流变效应较低且与机械力学性能相矛盾的 性，得到一种高掺杂量的氟橡胶复合材料，当DA-NH2-
难题，极大地阻碍了其工程化应用。为此，采用机械 MIL-125掺杂量为20%时，该复合材料拉伸强度可达
共混法，选取羰基铁粉为磁性粒子，制备了GO含量分 19.1MPa，玻璃转化温度由-22℃降低到-31℃... 更多
别为0 phr、0.5 phr、0.8 phr、1.1 phr和1.4 phr的多孔结 关键词：氟橡胶;金属有机骨架材料;高掺杂;耐
构磁性天然橡胶(PMR)，并对其微观形貌、磁性能、 低温;密封
磁流变性能和机械力学性能进行了系统研究。结果表 基金资助：国网内蒙古东部电力有限公司科技项
明，PMR具有圆形闭孔的多孔结构，该结构特征的基 目（52661021N001）
体弹性模量较低，利于基体中的磁性粒子在磁场作用 《合成材料老化与应用》，2024,04

50 橡塑智造与节能环保
