Page 66 - 《橡塑智造与节能环保》2024年8期

产业市场

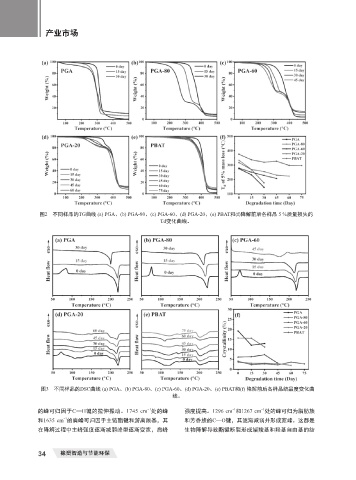

图2 不同样品的TG曲线 (a) PGA、(b) PGA-80、(c) PGA-60、(d) PGA-20、(e) PBAT和(f)降解前后各样品 5 %质量损失的
Td变化曲线。

图3 不同样品的DSC曲线 (a) PGA、(b) PGA-80、(c) PGA-60、(d) PGA-20、(e) PBAT和(f) 降解前后各样品结晶度变化曲
线。

-1
-1
-1
的峰可归因于C—H键的拉伸振动。1745 cm 处的峰 强度提高。1296 cm 和1267 cm 处的峰可归为脂肪族
-1
和1635 cm 的肩峰可归因于主链酯键和游离羰基，其 和芳香族的C—O键，其逐渐减弱并形成宽峰。这都是
在降解过程中主峰强度逐渐减弱峰型逐渐变宽，肩峰 生物降解导致酯键断裂形成端羧基和羟基自由基的结

34 橡塑智造与节能环保
