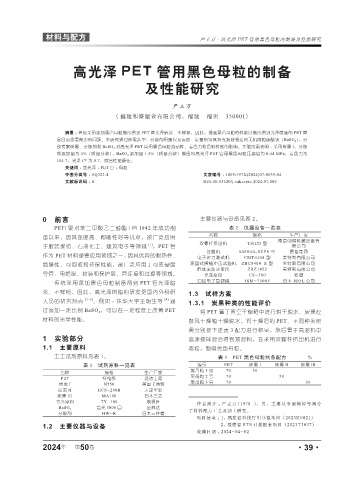

Page 87 - 《橡塑技术与装备》2024年7期

材料与配方 严立万·高光泽 PET 管用黑色母粒的制备及性能研究

高光泽 PET 管用黑色母粒的制备

及性能研究

严立万
( 福建和盛塑业有限公司，福建 福州 350001)

摘要 ： 传统采用添加黑色母粒制备得到 PET 管光泽暗淡、不鲜艳，因此，提高黑色母粒的性能以制备得到光泽度高的 PET 管
是目前急需解决的问题。本研究通过炭黑选型、分散剂用量以及添加一定量的与其折光指数相近的无机微粒硫酸钡（BaSO 4 ），分
别考察炭黑、分散剂和 BaSO 4 对高光泽 PET 管用黑色母粒流动性、着色力和色彩性能的影响。实验结果表明 ：采用炭黑 I，分散
剂添加量为 4%（质量分数），BaSO 4 添加量 1.5%（质量分数）制备的高光泽 PET 管用黑色母粒压滤值为 0.44 MPa，着色力为
104.7，光泽 C* 为 0.7，综合性能最佳。
关键词 ： 高光泽 ； PET 管 ；母粒
中图分类号 ： TQ323.4 文章编号 ： 1009-797X(2024)07-0039-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2024.07.009

0 前言 主要仪器与设备见表 2。
PET( 聚对苯二甲酸乙二醇酯 ) 自 1942 年成功制 表 2 仪器设备一览表
备以来，因其强度高、耐磨性好等优点，被广泛应用 名称 规格 生产厂家
南京创博机械设备有
双螺杆挤出机
于服装家纺、石油化工、建筑电子等领域 [1] ，PET 管 TSH25 型 限公司
注塑机 LMH60–SVPS 型 震雄集团
作为 PET 材料重要应用领域之一，因其优异的耐热性、 电子拉力测试机 CMT6104 型 美特斯有限公司
绝缘性、可回收和环保性能，被广泛应用于可变硬度 液晶式摆锤冲击试验机 ZBC8400–B 型 美特斯有限公司
熔体流动速率仪 ZRZ1452 美特斯有限公司
导管、电绝缘、封装和保护层、管连接和过渡等领域。 光泽度仪 CS-380 彩谱
传统采用添加黑色母粒制备得到 PET 管光泽暗 扫描电子显微镜 JSM-7500F 日本 JEOL 公司
淡、不鲜艳。因此，高光泽树脂的研发是国内外科研 1.3 试样方案
人员的研究热点 [2~3] 。例如 ：东华大学王朝生等 [4] 通 1.3.1 炭黑种类的性能评价
过添加一定比例 BaSO 4 ，可以在一定程度上改善 PET 将 PET 置于真空干燥箱中进行烘干脱水、炭黑经
材料的光学性能。 鼓风干燥箱干燥脱水。将干燥后的 PET、不同种类炭
黑分别按下述表 3 配方进行称量，然后置于高混机中
1 实验部分 高速搅拌混合得到预混料，在采用双螺杆挤出机进行
1.1 主要原料 造粒，制得黑色母粒。
主工试剂原料见表 1。 表 3 PET 黑色母粒制备配方 %
表 1 试剂原料一览表 编号 PET 炭黑 Ⅰ 炭黑 Ⅱ 炭黑 Ⅲ
黑母粒 1 号 70 30
名称 规格 生产厂家
PET 纤维级 远纺上海 黑母粒 2 号 70 30
炭黑 I N550 美国卡博特 黑母粒 3 号 70 30
炭黑 II HCS-200R 天津华彩
炭黑 III MA100 日本三菱
靑光染料 TY-100 欣源旺 作 者简 介 ：严 立万 (1978-)，男， 主 要 从事 聚 烯 烃等 高 分
BaSO 4 高光 3000 目 金林达 子材料配方工艺及加工研究。
分散剂 HW-K 日本三井蜡
项目基金 ：1. 福建省科技厅引导性项目（2023H0021）
1.2 主要仪器与设备 2. 福建省 STS 计划配套项目（2023T3037）
收稿日期 ：2024-04-02

2024 第 50 卷 ·39·
年
