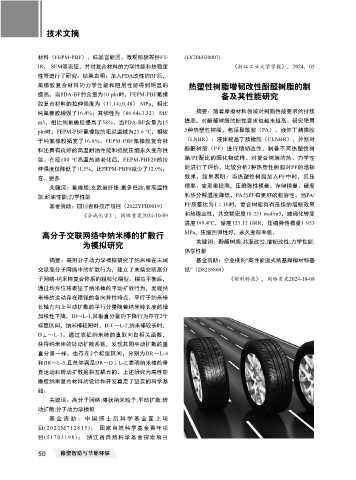

Page 82 - 《橡塑智造与节能环保》2024年10期

技术文摘

材料（FEPM-PBF）。样品官能团、微观形貌等经FT- (LY20E030007)
IR、 SEM等表征，并对复合材料的力学性能和热稳定 《浙江工业大学学报》，2024，05
性等进行了研究。结果表明：加入PDA改性的BF后，
氟橡胶复合材料的力学性能和阻尼性能得到明显的 热塑性树脂增韧改性酚醛树脂的制
提高。当PDA-BF的含量为10 phr时，FEPM-PBF氟橡 备及其性能研究
胶复合材料的拉伸强度为（11.14±0.48） MPa，相比
纯氟橡胶增强了16.4%；其韧性为（86.64±3.32） MJ/ 摘要：随着摩擦材料领域对树脂性能要求的持续
m3，相比纯氟橡胶提高了58%。当PDA-BF含量为15 提高，对酚醛树脂的韧性要求也越来越高。研究使用
phr时，FEPM-PBF氟橡胶的阻尼温域为23.6 ℃，相较 3种热塑性树脂，包括聚酰胺（PA）、液体丁腈橡胶
于纯氟橡胶拓宽了16.8%。FEPM-PBF氟橡胶复合材 （LNBR）、液体羧基丁腈橡胶（CLNBR），分别对
料还具有良好的高温耐油性能和抵抗压缩永久变形性 酚醛树脂（PF）进行增韧改性，制备不同热塑性树
能。在经180 ℃高温热油老化后，FEPM-PBF20的拉 脂/PF配比的固化物试样。对复合树脂的热、力学性
伸强度仅降低了11.1%，比FEPM-PBF0减少了12.9%； 能进行了评价，比较分析3种热塑性树脂对PF的增韧
在... 更多 效果。结果表明：当热塑性树脂加入PF中时，其压
关键词：氟橡胶;玄武岩纤维;聚多巴胺;耐高温性 缩率、变形率提高，压缩弹性模量、存储模量、硬度
和热分解温度降低。PA与PF有更好的相容性，当PA/
能;耐油性能;力学性能
基金资助：四川省科技厅项目（2022YFH0019） PF质量比为1∶10时，复合树脂具有最佳的增韧效果
《合成化学》，网络首发2024-10-09 和热稳定性，其交联密度18 251 mol/m3，玻璃化转变
温度199.4℃，硬度123.12 HRR，压缩弹性模量1 953

高分子交联网络中纳米棒的扩散行 MPa，压缩回弹性好，永久变形率低。
为模拟研究 关键词：酚醛树脂;共混改性;增韧改性;力学性能;
热学性能
摘要：采用分子动力学模拟研究了纳米棒在末端 基金资助：企业横向“高性能湿式纸基摩擦材料基
交联高分子网络中的扩散行为，建立了末端交联高分 纸”（D8216860）
子网络-纳米棒复合体系的粗粒化模型。模拟平衡后， 《塑料科技》，网络首发2024-10-08
通过均方位移表征了纳米棒的平动扩散行为，发现纳
米棒的运动存在很强的各向异性特点，平行于纳米棒
长轴方向上平动扩散的平行分量随着纳米棒长度的增
加线性下降，D‖～L-1,其垂直分量的下降行为存在2个
标度区间，纳米棒较短时，D⊥～L-2,纳米棒较长时，
D⊥～L-3。通过表征纳米棒的重取向自相关函数，
获得纳米棒的转动扩散系数，发现其同平动扩散的垂
直分量一样，也存在2个标度区间，分别为DR～L-4
和DR～L-5,且总体满足DR～D⊥L-2,表明纳米棒的垂
直运动和转动扩散是相互耦合的。上述研究为高性能
橡胶纳米复合材料的设计和开发奠定了坚实的科学基
础。
关键词：高分子网络;棒状纳米粒子;平动扩散;转
动扩散;分子动力学模拟
基金资助：中国博士后科学基金面上项
目(2022M712815)； 国家自然科学基金青年项
目(51703198)； 浙江省自然科学基金探索项目

50 橡塑智造与节能环保
