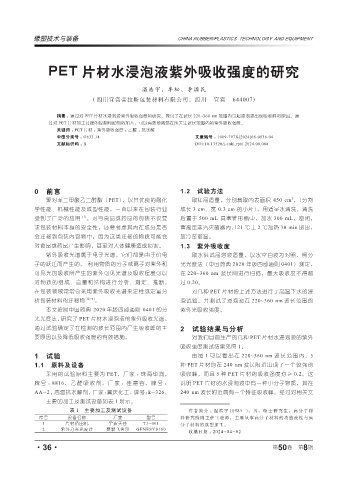

Page 84 - 《橡塑技术与装备》2024年8期
P. 84
橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT
PET 片材水浸泡液紫外吸收强度的研究
温浩宇，牟松，李国民
( 四川宜宾普拉斯包装材料有限公司，四川 宜宾 644007)
摘要 ： 通过对 PET 片材水浸泡液紫外吸收强度的研究，探讨了在波长 220~360 nm 范围内引起浸泡液出现吸收峰的原因。通
过对 PET 片材加工过程的控制和助剂的加入，可以有效地减弱在所关注波长范围内的紫外吸收强度。
关键词 ： PET 片材 ；紫外吸收强度 ；乙醛 ；抗水解
中图分类号 ： O633.14 文章编号 ： 1009-797X(2024)08-0036-04
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2024.08.008
0 前言 1.2 试验方法
2
聚对苯二甲酸乙二醇酯（PET），以其优良的耐化 取样品适量，分别裁取内表面积 450 cm ，（分割
学性能、机械性能及成型性能，一直以来在包装行业 成长 3 cm、宽 0.3 cm 的小片），用适量水清洗，清洗
受到了广泛的应用 [1] 。对与食品或药品的包装不仅要 后置于 500 mL 具塞锥形瓶中，加水 300 mL，密闭，
求包装材料本身的安全性，还要考虑其内在成分是否 置高压蒸汽灭菌器内， 121 ℃士 2 ℃加热 30 min 取出，
会迁移到包装内容物中，因为这类迁移的物质可能会 放冷至室温。
对食品或药品产生影响，甚至对人体健康造成损害。 1.3 紫外吸收度
紫外吸收光谱属于电子光谱，它们都是由于价电 取水供试品溶液适量，以水空白液为对照，照分
子的跃迁而产生的。 利用物质的分子或离子对紫外和 光光度法（中国药典 2020 年版四部通则 0401）测定，
可见光的吸收所产生的紫外可见光谱及吸收程度可以 在 220~360 nm 波长间进行扫描，最大吸收度不得超
对物质的组成、含量和结构进行分析、测定、推断。 过 0.20。
在包装领域常常会采用紫外吸收光谱来定性或定量分 对几种 PET 片材按上述方法进行了高温下水的浸
析包装材料的迁移物 [2~4] 。 泡试验，并测试了浸泡液在 220~360 nm 波长范围的
本文按照中国药典 2020 年版四部通则 0401 的分 紫外光吸收强度。
光光度法，研究了 PET 片材水浸泡液的紫外吸收光谱，
通过试验确定了在检测的波长范围内产生吸收峰的主 2 试验结果与分析
要原因以及降低吸收强度的有效措施。 对我们目前生产的几种 PET 片材水浸泡液的紫外
吸收强度测试结果见图 1。
1 试验 由图 1 可以看出在 220~360 nm 波长范围内，5
1.1 原料及设备 种 PET 片材均在 240 nm 波长附近出现了一个较强的
采用的试验原料主要为 PET，厂家 ：珠海华润， 吸收峰，而且 5 种 PET 片材的吸收强度均≥ 0.2。这
牌号 ： 8816，乙醛吸收剂，厂家 ：佳意容，牌号 ： 说明 PET 片材的水浸泡液中有一种小分子物质，其在
AA-2，高温抗水解剂，厂家：翼庆化工，牌号： k-326。 240 nm 波长附近具有一个特征吸收峰。经过对相关文
主要的加工及测试设备如表 1 所示。
表 1 主要加工及测试设备 作者简介 ：温浩宇 (1985-)，男，硕士研究生，高分子材
序号 设备名称 厂家 型号 料研究所副主任工程师，主要从事高分子材料的功能改性与高
1 片材挤出机 宁波天佳 TJ-001 分子材料的成型加工。
2 紫外分光光度计 赛默飞舍尔 GENESYS180
收稿日期 ：2024-04-02
8
·36· 第 50 卷 第 期
