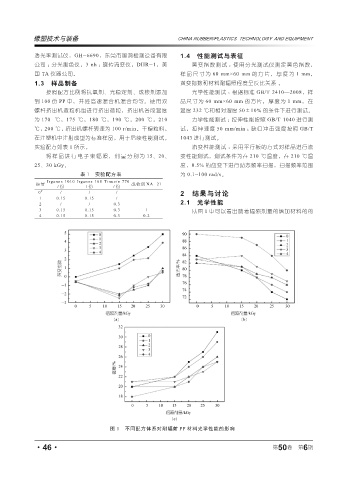

Page 100 - 《橡塑技术与装备》2024年6期
P. 100
橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT
透光率测试仪,GH-6690,东莞市国鸿检测设备有限 1.4 性能测试与表征
公司 ;分光测色仪,3 nh ;旋转流变仪,DHR-1,美 黄变指数测试 :使用分光测试仪测定黄色指数,
国 TA 仪器公司。 样品尺寸为 60 mm×60 mm 的方片,厚度为 1 mm,
1.3 样品制备 黄变指数和材料耐辐照程度呈反比关系 。
按照配方比例将抗氧剂、光稳定剂、成核剂添加 光学性能测试 :根据标准 GB/T 2410—2008,样
到 100 份 PP 中,并经高速混合机混合均匀。使用双 品尺寸为 60 mm×60 mm 的方片,厚度为 1 mm,在
螺杆挤出机造粒机组进行挤出造粒,挤出机各段温度 温度 232 ℃和相对湿度 50±10% 的条件下进行测试。
为 170 ℃,175 ℃,180 ℃,190 ℃,200 ℃,210 力学性能测试 :拉伸性能按照 GB/T 1040 进行测
℃, 200 ℃,挤出机螺杆转速为 100 r/min。干燥粒料, 试,拉伸速度 50 mm/min ;缺口冲击强度按照 GB/T
在注塑机中注射成型为标准样品,用于后续性能测试。 1043 进行测试。
实验配方如表 1 所示。 流变性能测试 :采用平行板的方式对样品进行流
将样品进行电子束辐照,剂量分别为 15、20、 变性能测试,测试条件为在 210 ℃温度,在 210 ℃温
25、30 kGy。 度,0.5% 的应变下进行动态频率扫描,扫描频率范围
表 1 实验配方表 为 0.1~100 rad/s。
Irganox 1010 Irganox 168 Tinuvin 770
序号 成核剂 NA-21
/ 份 / 份 / 份
0 # / / / 2 结果与讨论
1 0.15 0.15 /
2 / / 0.3 2.1 光学性能
3 0.15 0.15 0.3 / 从图 1 中可以看出随着辐照剂量的增加材料的的
4 0.15 0.15 0.3 0.2
图 1 不同配方体系对耐辐射 PP 材料光学性能的影响
6
·46· 第 50 卷 第 期
